BOLER
Назначение и применение
Поддержка различных схем подключения
Программа позволяет рассчитывать широкий спектр принципиальных схем бойлерных установок. К ним относятся: параллельные схемы, пароводяные теплообменники, установки с последовательно соединёнными пароводяными теплообменниками (охладителями конденсата), двухступенчатые последовательные и смешанные схемы, а также двухступенчатые смешанные схемы с ограничением максимального расхода сетевой воды на ввод (с использованием скоростных кожухотрубных водонагревателей с блоком опорных перегородок по ГОСТ 27590-88).
Гибкость в выборе теплоносителя
Boler адаптируется под конкретные условия объекта. Расчёт можно выполнять как для систем, где теплоносителем выступает вода (с заданием температуры греющей и нагреваемой воды), так и для систем с использованием насыщенного пара (с учётом его температуры, теплосодержания и температуры конденсата).

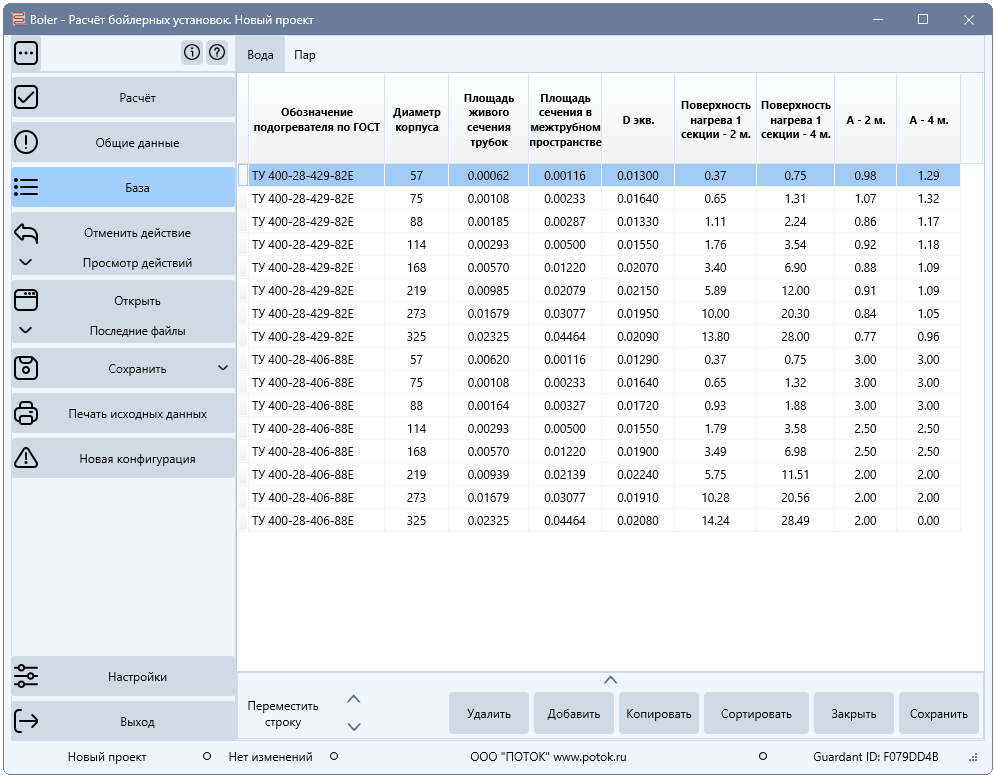

Управление базой данных теплообменников
Специальное окно «База» позволяет работать с каталогом подогревателей. Пользователь может переключаться между вкладками «Вода» и «Пар», просматривать стандартные характеристики по ГОСТ, редактировать существующие записи или добавлять новые аппараты, указывая диаметр корпуса, площади сечений, длины секций и другие параметры.
Учёт реальных условий эксплуатации
Для повышения точности расчёта программа позволяет задать толщину накипи на стенках трубок, включить учёт снижения теплоотдачи в переходной области, а также указать наличие опорных перегородок. Для специфических схем доступна опция учёта затрат тепла на вентиляцию.
Контроль предельных значений
Инженер может задать строгие рамки для расчёта: процент запаса поверхности нагрева (Min/Max), максимальную допустимую скорость воды в системах отопления и ГВС, а также число Рейнольдса для переходной области. Это гарантирует, что подобранный вариант будет не только теоретически верным, но и реализуемым на практике.
Экспорт проектной документации
Результаты расчёта формируются в виде подробных таблиц, которые можно сохранить и передать смежникам или заказчику. Поддерживается экспорт данных в популярные форматы: RTF (DOC), PDF и Excel.

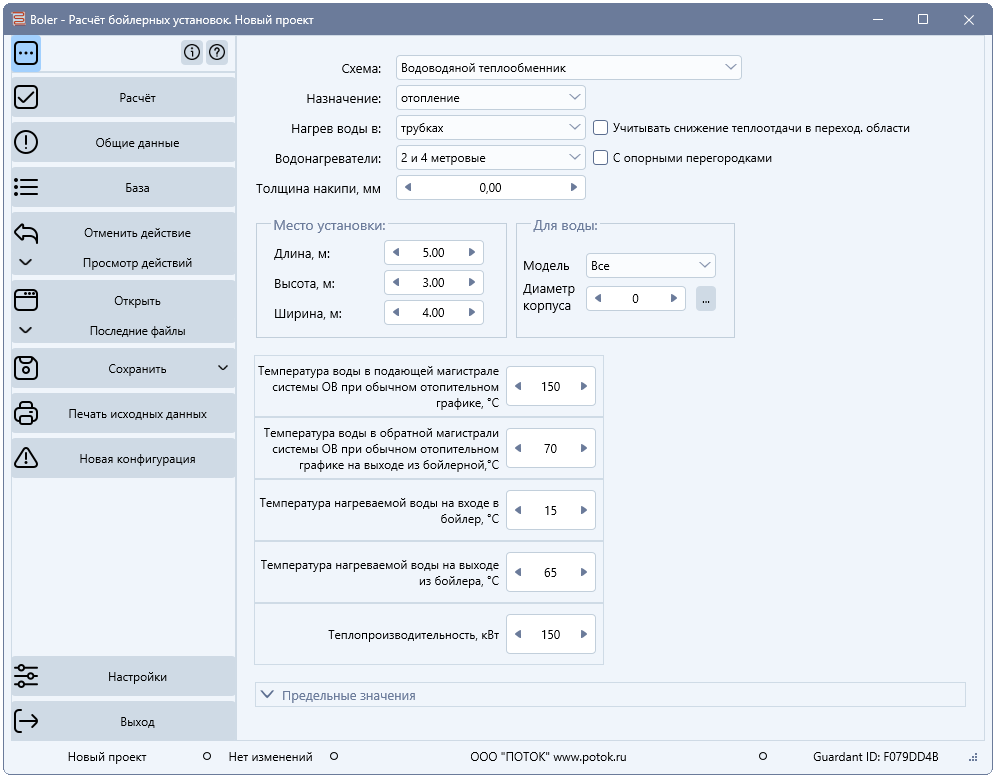

Входные данные
Расчёт начинается с выбора типа принципиальной схемы и назначения установки. Пользователь задаёт теплопроизводительность системы и параметры теплоносителя: температуру и теплосодержание насыщенного пара (или температуру греющей воды), а также температуры нагреваемой воды на входе и выходе и температуру конденсата. Дополнительно указываются конструктивные особенности: место нагрева воды (в трубках или межтрубном пространстве), тип и размер водонагревателей (2- или 4-метровые), толщина накипи и предельные значения расчётных величин (запас поверхности, скорости, числа Рейнольдса).
Выходные данные: подбор оборудования
На основе введённых параметров программа автоматически определяет необходимое количество подогревателей в установке и рассчитывает количество секций теплообменников. В результатах указываются рекомендуемые типы водонагревателей, удовлетворяющие заданным условиям.
Выходные данные: тепловые и гидравлические характеристики
Программа предоставляет полный расчёт рабочих параметров: фактическую и расчётную поверхности нагрева, скорости движения греющей и нагреваемой воды, а также потери напора в трубках и межтрубном пространстве.

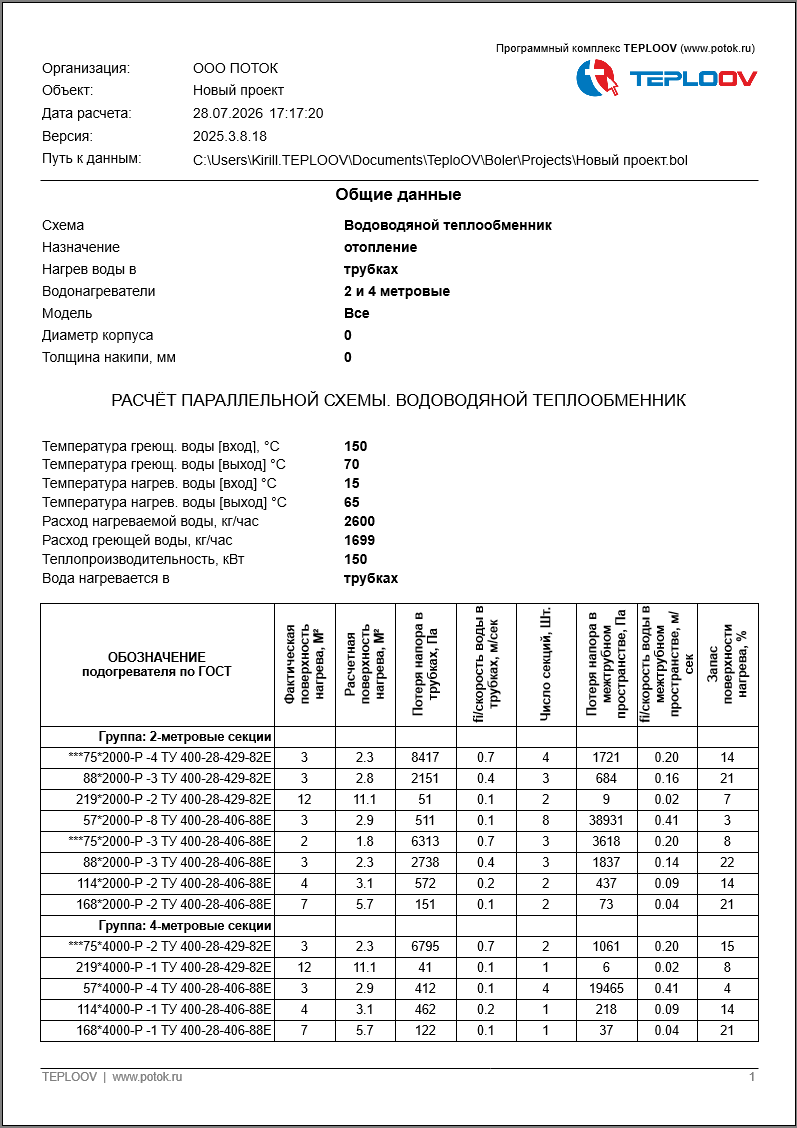

Формирование отчёта
Все выходные данные представлены в структурированной табличной форме, что обеспечивает прозрачность расчёта и позволяет легко проверить соответствие результатов нормативным требованиям перед сохранением документа в нужный формат.
