KALOR

Гибкая компоновка установки

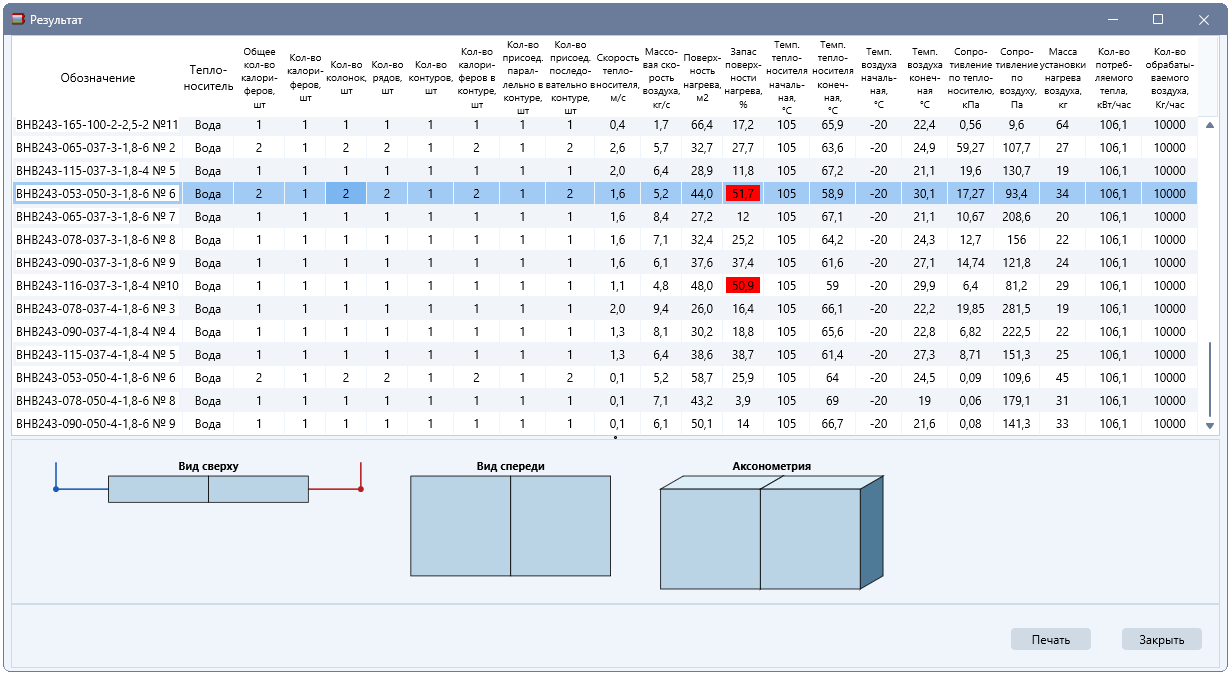

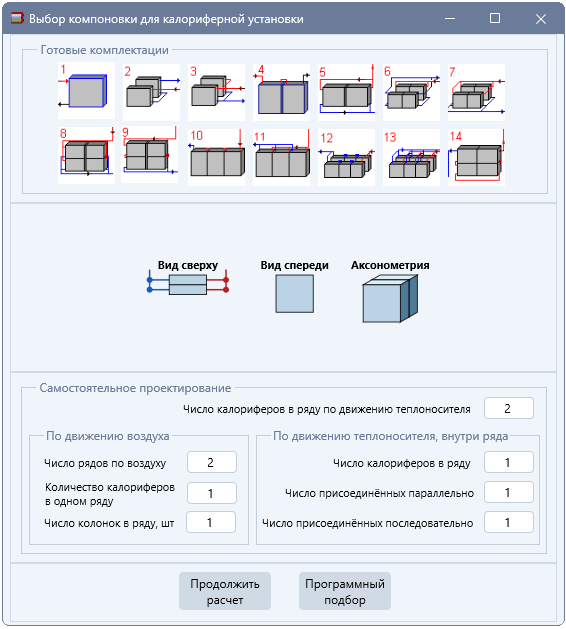

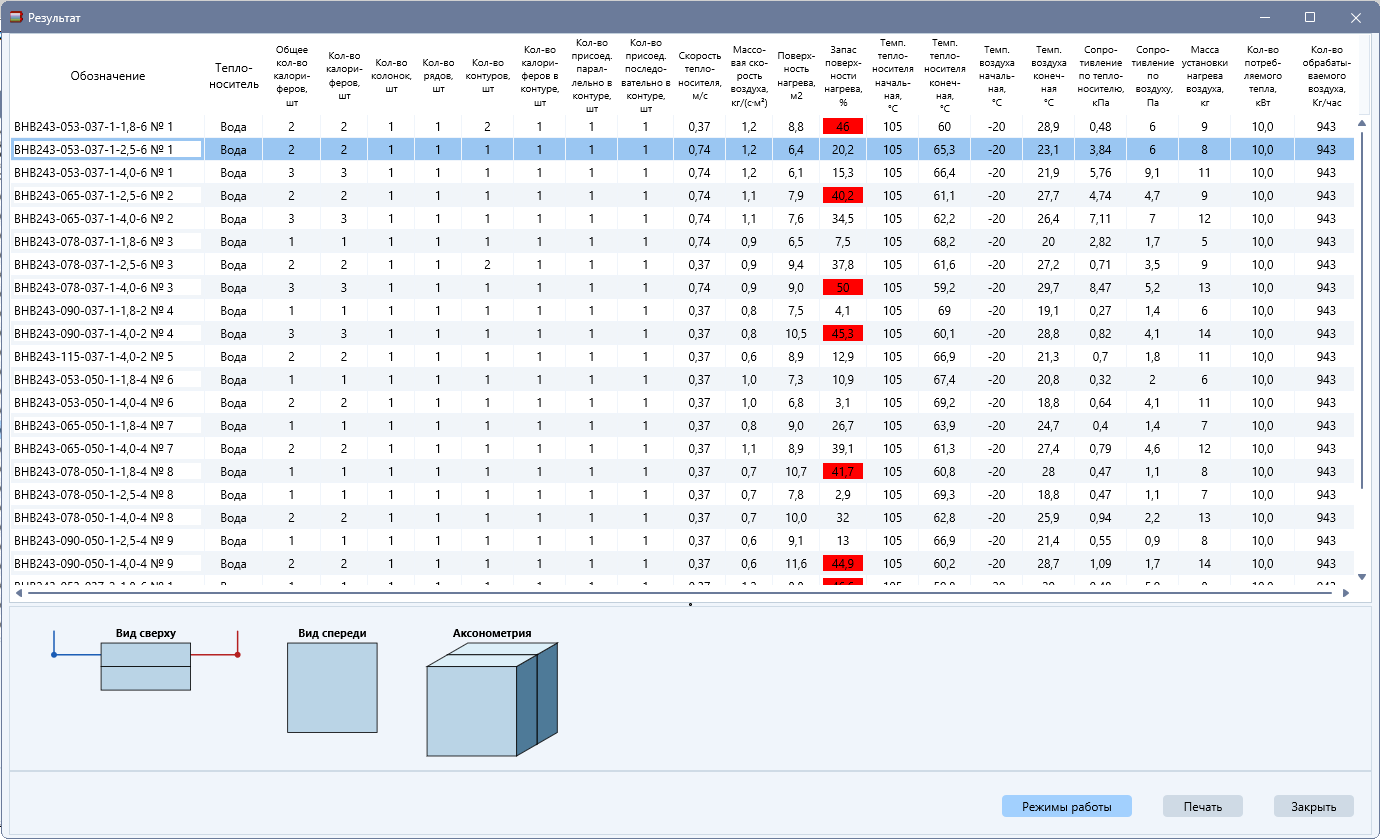

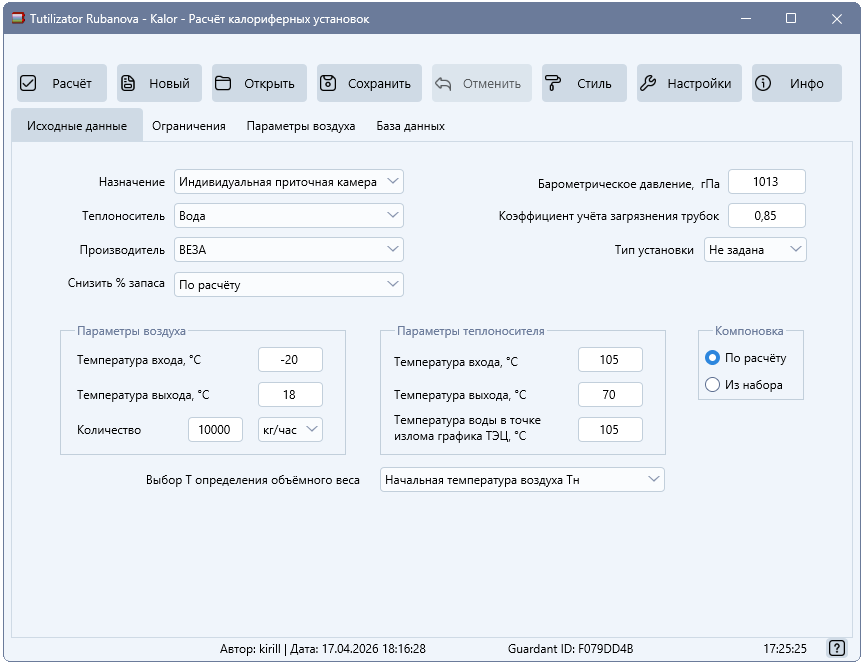

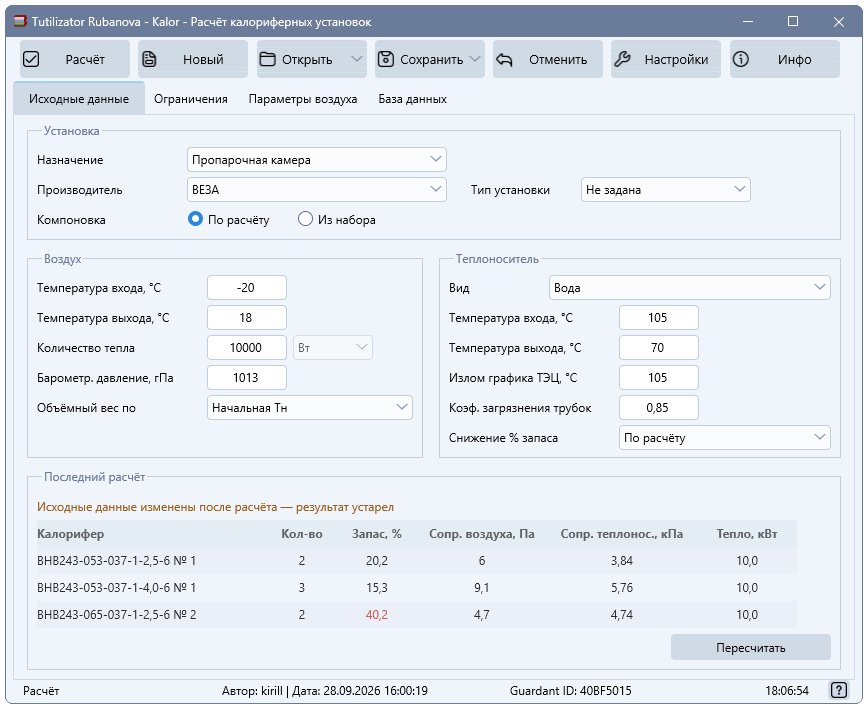

Компоновку можно поручить программе («По расчёту») или задать самому («Из набора»): выбрать одну из 14 готовых комплектаций или спроектировать собственную схему по воздуху и по теплоносителю. Схема установки отображается в трёх видах: сверху, спереди и в аксонометрии.

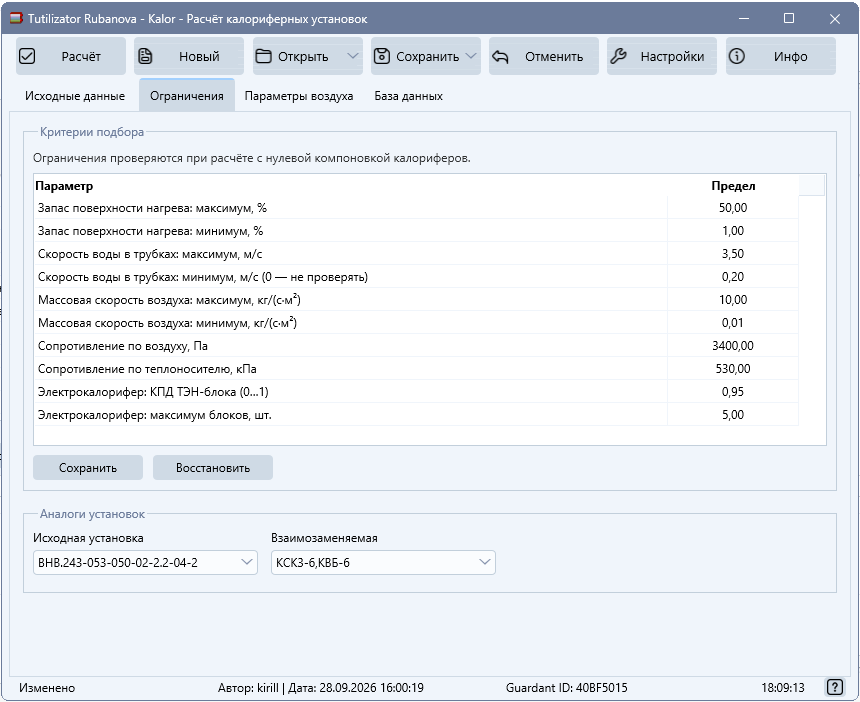

Критерии подбора

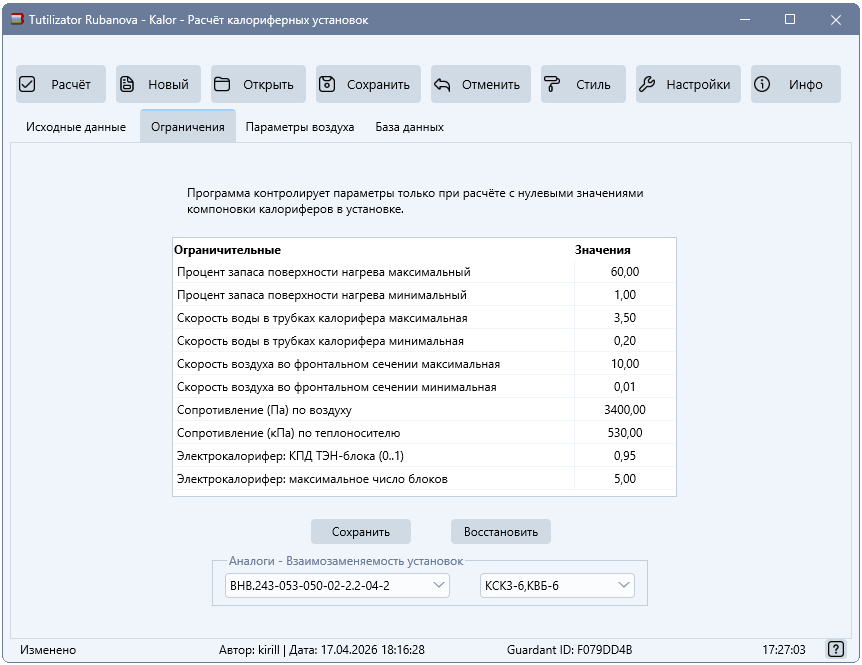

На вкладке «Ограничения» задаются пределы запаса поверхности нагрева, скоростей воды и воздуха, сопротивлений по воздуху и теплоносителю, параметры электрокалориферов. В результат попадают только варианты, удовлетворяющие этим критериям. Для проектирования рекомендуется задать значения по СП 60.13330.2020 (п. 7.9.2).

Защита от замерзания

Для водяных калориферов программа проверяет, не замёрзнет ли обратная вода при температуре в точке излома температурного графика тепловой сети; такие варианты выделяются в результатах. Можно также задать минимальную скорость воды в трубках (например, 0,12 м/с по СП 60). Помимо проверки в точке излома графика, программа рассчитывает работу установки во всём отопительном периоде и проверяет скорость воды и температуру обратной воды при каждом способе регулирования (СП 60.13330, п. 7.9.2). Если при регулировании клапаном скорость падает ниже допустимой, программа покажет это и предложит узел с насосом подмеса или обвод по воздуху.

Уменьшение расхода теплоносителя

При сверхнормативном запасе поверхности нагрева программа может снизить расход воды, чтобы запас вошёл в допустимые пределы.

Режимы работы установки

Подбор показывает, какой калорифер нужен в расчётный мороз. Окно «Режимы работы» показывает, как выбранная установка будет работать весь отопительный период: при потеплении, при другой температуре подачи и при другом расходе воздуха.

• Работа за отопительный период. Таблица от расчётной наружной температуры до +8 °С с учётом температурного графика тепловой сети, в том числе графика с изломом. Для каждой температуры показаны температура воздуха и обратной воды, расход и скорость воды.
• Сравнение способов регулирования. Регулирование клапаном, клапан с насосом подмеса и обвод по воздуху считаются рядом, и видно, какой способ подходит этой установке.
• Автоматический вывод. Программа сама отмечает, с какой наружной температуры скорость воды падает ниже нормы, где установка не догревает воздух и где есть риск замерзания, и рекомендует способ регулирования.
• Поверочный расчёт. Любая точка: задайте наружную температуру, подачу, расход воздуха и требуемую температуру и сразу получите результат для всех способов регулирования.
• Паровые калориферы. Расчёт регулирования клапаном на паре с проверкой на вакуум: программа показывает, с какой наружной температуры давление в калорифере падает ниже атмосферного и конденсат перестаёт отводиться. Это главная причина размораживания паровых калориферов. Также считается регулирование обводом по воздуху.

Подбор узла регулирования

Для выбранного варианта программа подбирает оборудование узла обвязки:

• регулирующий клапан: требуемый и стандартный Kvs, фактический перепад, авторитет клапана с проверкой не ниже 0,5;
• насос подмеса: расход и напор с разбивкой на калорифер, клапан и трубопроводы узла;
• для пара: паровой регулирующий клапан (Kvs, режим истечения) и конденсатоотводчик (производительность с запасом, перепад давления).

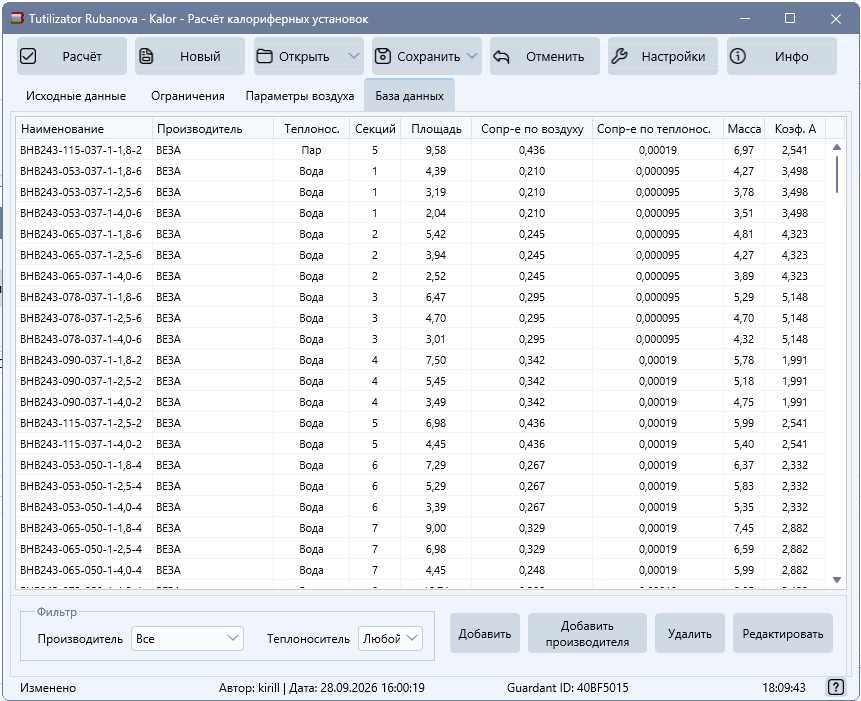

База оборудования

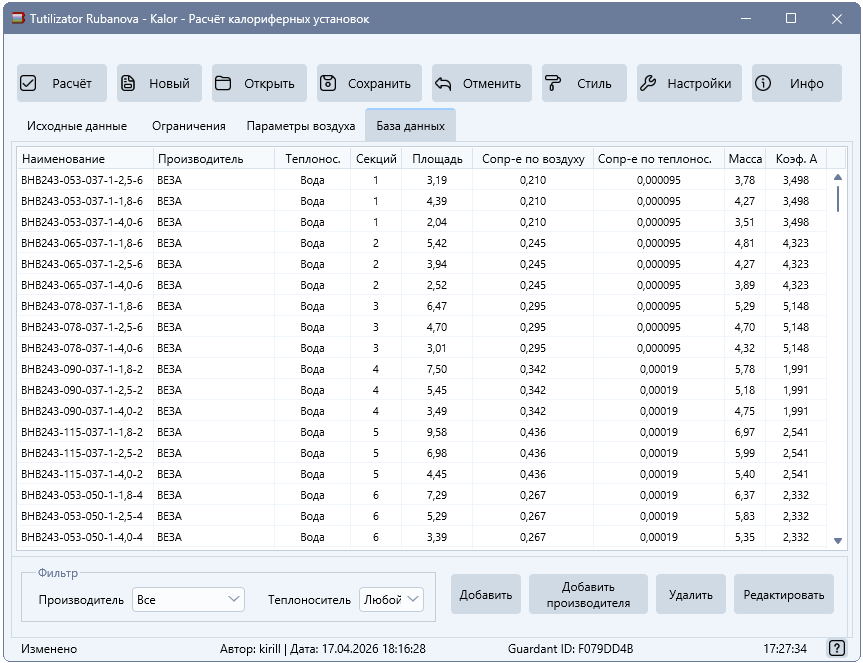

Встроенная база калориферов Костромского калориферного завода, воздухонагревателей ВЕЗА ВНВ243 и электрокалориферов. Можно выбрать производителя и тип установки или рассчитать все типы сразу; базу можно дополнять и редактировать. Для замены устаревших калориферов предусмотрен подбор аналогов.

Проекты и отчёты

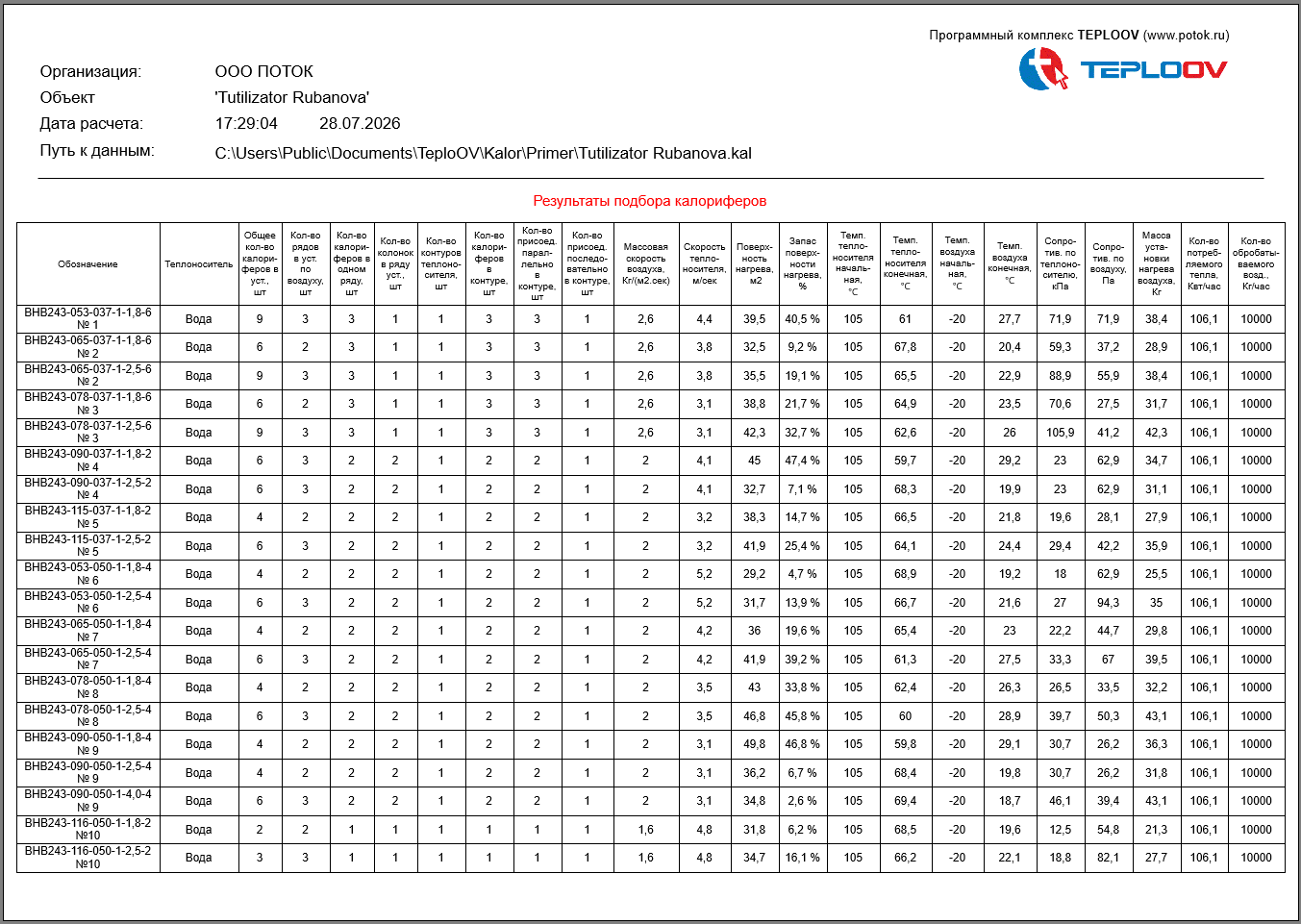

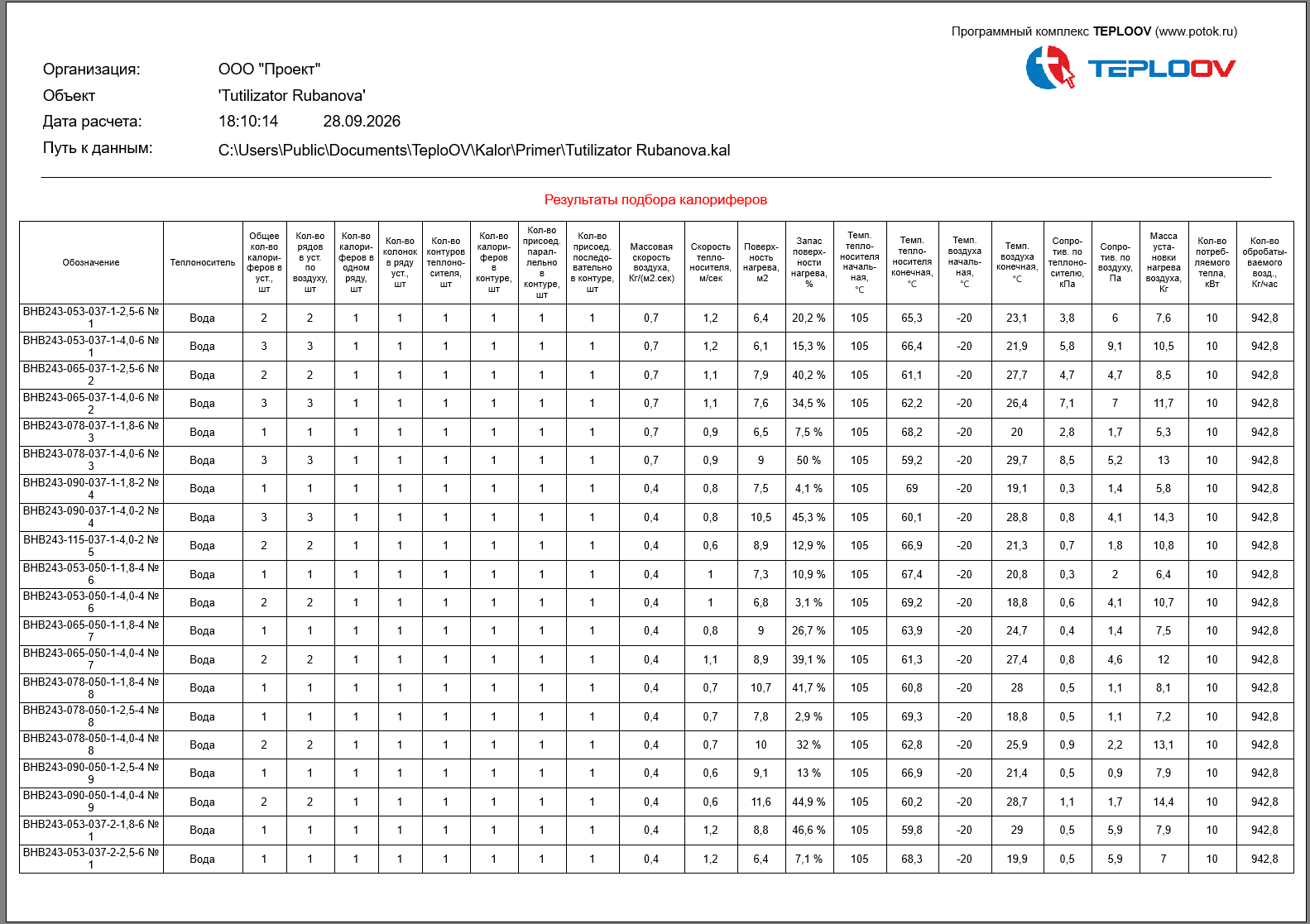

Проекты сохраняются в файлы, результаты выводятся в отчёт для печати. Встроена таблица параметров влажного воздуха.
