Назначение и область применения
Программа RTI предназначена для составления теплового баланса помещений и определения расчётных нагрузок при проектировании систем отопления. Расчётом определяются основные и добавочные потери теплоты через наружные ограждающие конструкции, расход теплоты на нагревание инфильтрующегося наружного воздуха и воздуха, поступающего в помещение, а также бытовые теплопоступления — в итоге программа выдаёт тепловую нагрузку каждого помещения, по которой подбираются отопительные приборы, и суммарную нагрузку на систему отопления здания. Расчёт ведётся по действующей нормативной базе: СП 50.13330 (тепловая защита зданий), СП 60.13330 (отопление, вентиляция и кондиционирование воздуха), СП 131.13330 (строительная климатология). Добавочные потери учитываются по ориентации ограждения относительно сторон света, для угловых помещений, наружных дверей и ворот, с учётом высоты помещения. Расход инфильтрующегося воздуха определяется раздельно для светопрозрачных конструкций (по сопротивлению воздухопроницанию Rи), глухих ограждений (по нормируемой воздухопроницаемости Gн), дверей, ворот и стыков панелей — с учётом разности давлений по высоте здания, ветрового давления, типа местности и высоты до устья вытяжной шахты. Условное давление воздуха в помещении Pв определяется автоматически по формуле (Г.20) СП 60.13330 — вводить его вручную не требуется. Полы и стены, соприкасающиеся с грунтом, рассчитываются по зонам I–IV, площади зон программа определяет автоматически, с утепляющим слоем и без него.
Области применения охватывают жилые здания любой этажности, включая многосекционные жилые комплексы с поквартирным учётом нагрузок, общественные и административные здания, объекты здравоохранения и образования, производственные корпуса. Учитываются подземные этажи, технические и неотапливаемые помещения, лестнично-лифтовые узлы, помещения со свободным перетеканием воздуха.
Теплотехнический расчёт ограждающих конструкций
Помимо теплопотерь программа выполняет полный теплотехнический расчёт многослойной конструкции: приведённое сопротивление теплопередаче с учётом коэффициента однородности и условий эксплуатации, сравнение с требуемым по энергосбережению и по санитарно-гигиеническим условиям, распределение температур по границам слоёв, температура на внутренней поверхности и в углу помещения, температура точки росы. Отдельно определяются сопротивление паропроницанию и положение плоскости конденсации по п. 9.1 СП 50.13330, сопротивление воздухопроницанию и теплоусвоение поверхности пола Yп с нормируемым значением по таблице 12 СП 50.13330 (12 — для жилых и лечебных, 14 — для общественных, 17 Вт/(м²·°C) — для производственных помещений). Реализован подбор толщины утеплителя под требуемое сопротивление теплопередаче с настраиваемым запасом; программа сообщает и обратный случай — когда конструкция утеплена избыточно.
Сертификация
Интеграция с BIM и обмен с программами комплекса

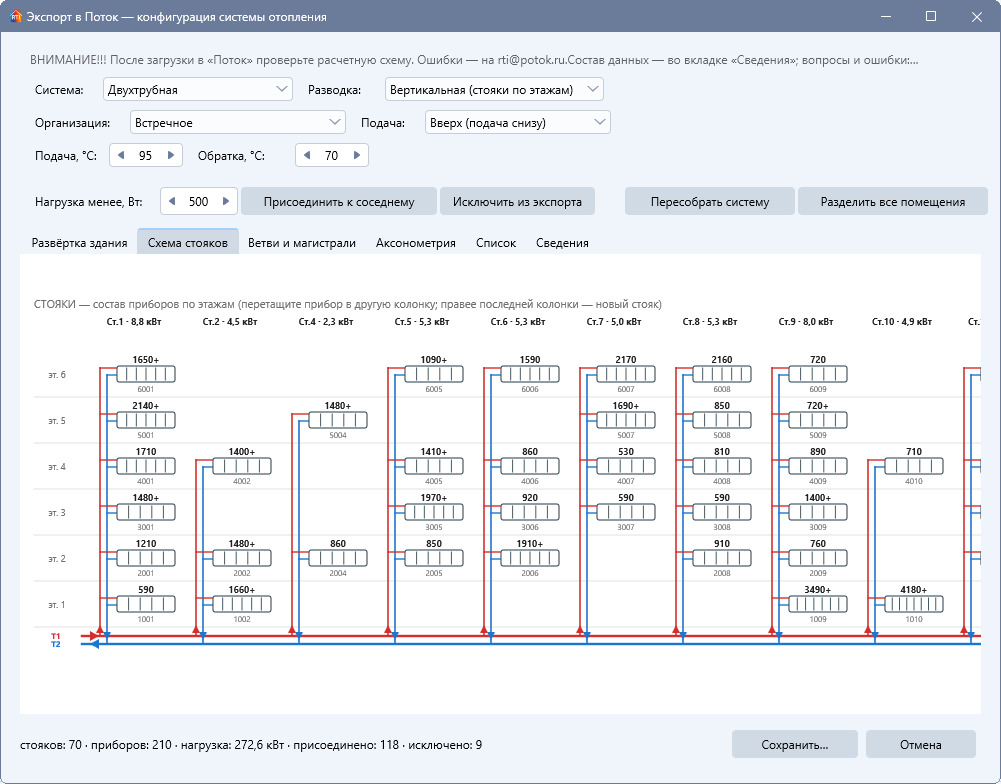

Программа поддерживает загрузку данных из BIM-моделей: через плагин для Revit и Renga (доступен для загрузки) или через обменный формат JSON — геометрия, состав ограждающих конструкций и помещений загружаются как новый проект либо обновляют существующий, с отчётом о принятых и отклонённых элементах. Результаты расчёта передаются в программу ПОТОК для гидравлического расчёта системы отопления: помещения с нагрузками собираются в стояки, стояки — в ветви, ветви — в магистрали, топология строится мышью и проверяется по схеме стояков и аксонометрической схеме с учётом типа разводки (вертикальная, горизонтальная, коллекторная), однотрубной или двухтрубной системы и направления движения теплоносителя. Собранная схема сохраняется рядом с проектом и восстанавливается при следующем открытии. Результаты выгружаются также в Excel, CSV и JSON.
Энергетический паспорт проекта здания

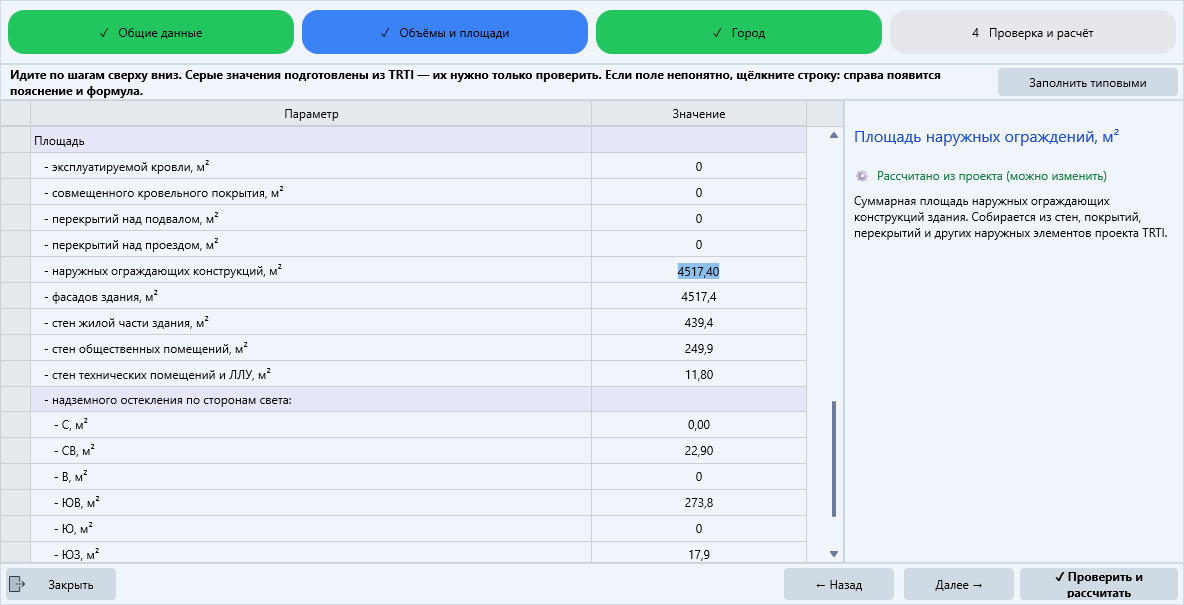

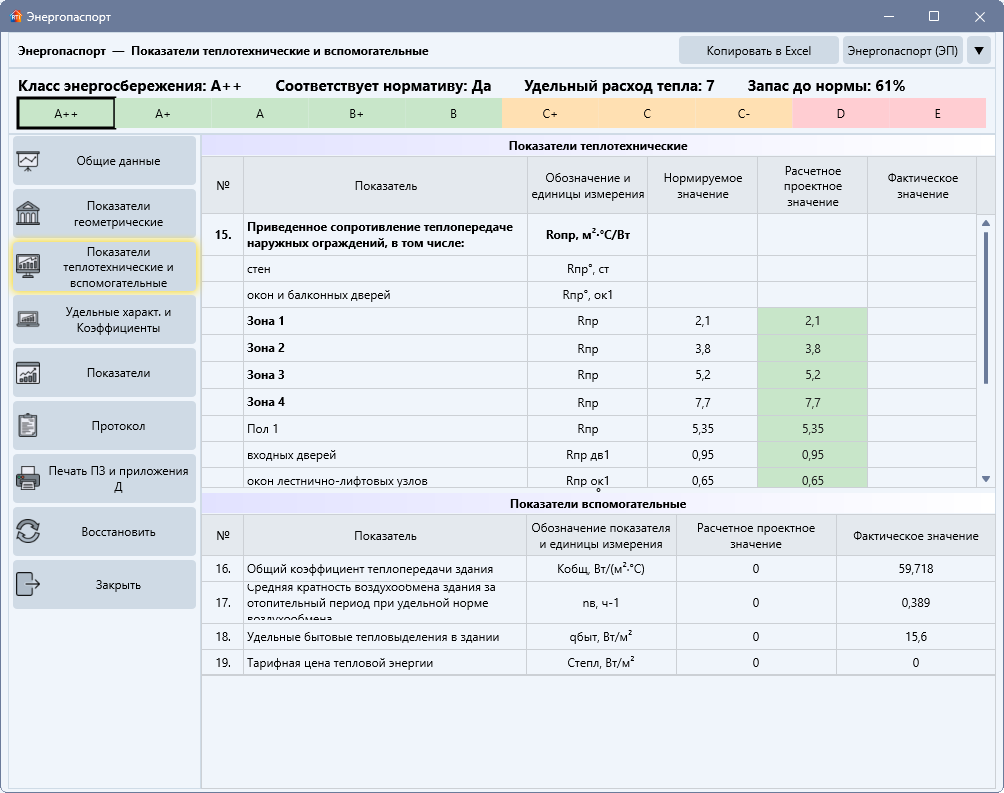

Мастер в четыре шага собирает исходные данные — тип и назначение здания, отапливаемые объёмы и площади частей здания, коэффициент компактности, регион для теплопоступлений от солнечной радиации — и подставляет типовые значения по СП, показывая готовность каждого шага. Расчёт выполняется по СП 50.13330.2024 (Приложение Б): удельная теплозащитная и вентиляционная характеристики, ГСОП, кратность воздухообмена, бытовые теплопоступления, коэффициент полезного использования теплопоступлений, удельный расход тепловой энергии на отопление и вентиляцию. Результат — заполненная форма паспорта по Приложению В, класс энергетической эффективности со шкалой A++…E, запас или превышение относительно нормируемой характеристики и вывод о соответствии требованиям. Печать выполняется с пояснительной запиской и без неё, вместе с комплектом приложений; любой отчёт выгружается в MS Word, Excel, OpenOffice и другие форматы — всего 13.
Контроль исходных данных до расчёта

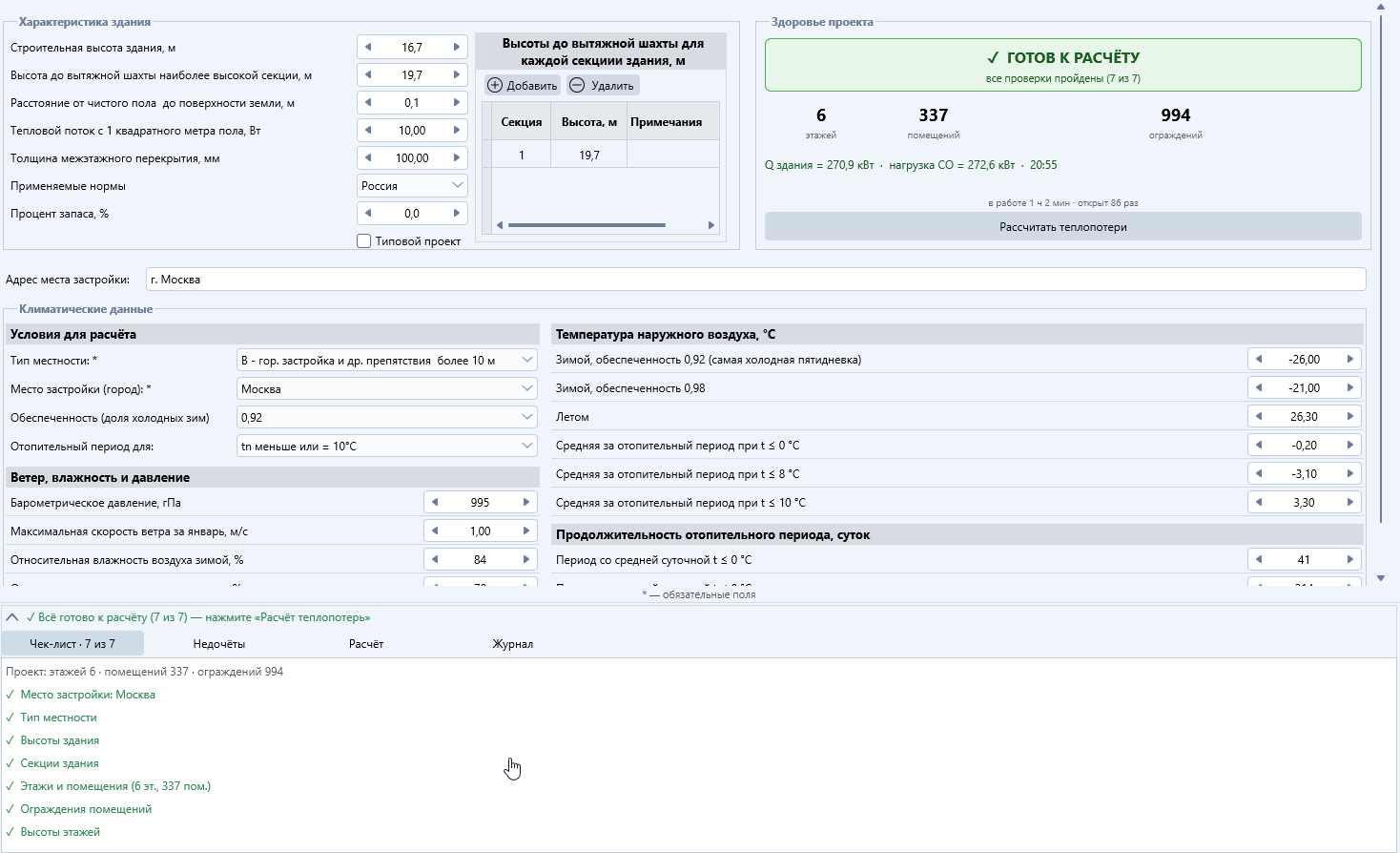

Программа проверяет проект по десяти критериям: помещения без ограждений и без расчётной температуры, конструкции без сопротивления теплопередаче и без заданных размеров, случаи, когда суммарная площадь проёмов превышает площадь ограждения, дублирующиеся номера помещений, пустые этажи и группы, отсутствие климатических данных. Недочёты помечаются значком в дереве объекта, их количество выводится в строке состояния, переход между ними выполняется одной клавишей, а сам набор проверок настраивается. Отдельно контролируются высоты этажей и отметки: неправдоподобные значения выявляются при вводе и при открытии файла, программа предлагает пересчитать высоты по отметкам и пронумеровать этажи, присвоив подземным отрицательные номера. Виджет «Здоровье проекта» показывает готовность к расчёту по чек-листу.
Визуализация и анализ результатов

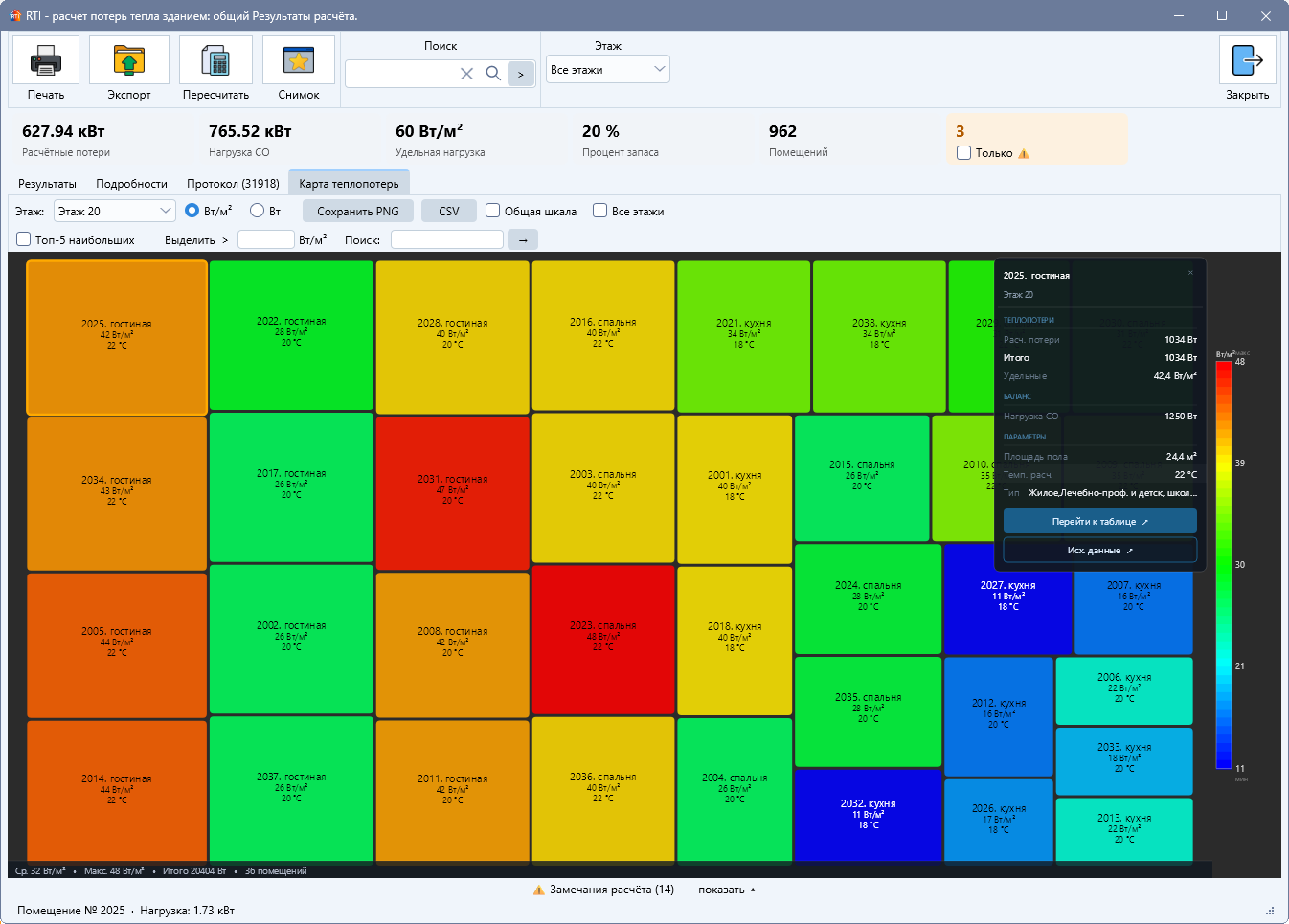

Карта теплопотерь показывает помещения прямоугольниками, пропорциональными площади пола, и раскрашивает их по удельной нагрузке, Вт/м² — «дорогие» помещения видны сразу, по отдельному этажу или по всему зданию, с переходом от помещения на карте к его исходным данным. Окно результатов дополнено сводкой ключевых показателей и колонкой «Δ к прошлому расчёту»: после изменения утепления или остекления видно, как изменилась нагрузка каждого помещения, а режим «Снимок» позволяет держать два расчёта рядом и сравнивать варианты. Предусмотрены фильтр по этажу, отбор только помещений с замечаниями, подсветка проблемных ограждений и мгновенный пересчёт по клавише F9.
Библиотеки конструкций, справочники и базы данных
Характеристики ограждающих конструкций проекта выгружаются в файл библиотеки и подключаются к другому проекту, а часто используемые наборы сохраняются как именованные шаблоны — типовая серия домов описывается один раз. Встроены база строительных материалов с указанием происхождения данных (расчёт по СП, паспорт производителя, исправление ошибки в исходных данных), справочник светопрозрачных конструкций по типу переплёта для подбора сопротивления теплопередаче окна, редактируемая база типов помещений с нормируемыми температурами и кратностями воздухообмена. Собственный накопитель климатических данных места застройки содержит параметры холодного и тёплого периодов, скорости ветра по румбам, влажность и помесячные данные; база пополняется с сервера и из файла, а климат можно сохранить внутри файла проекта — такой файл самодостаточен и открывается на любом рабочем месте.
Расчёт воздухообмена

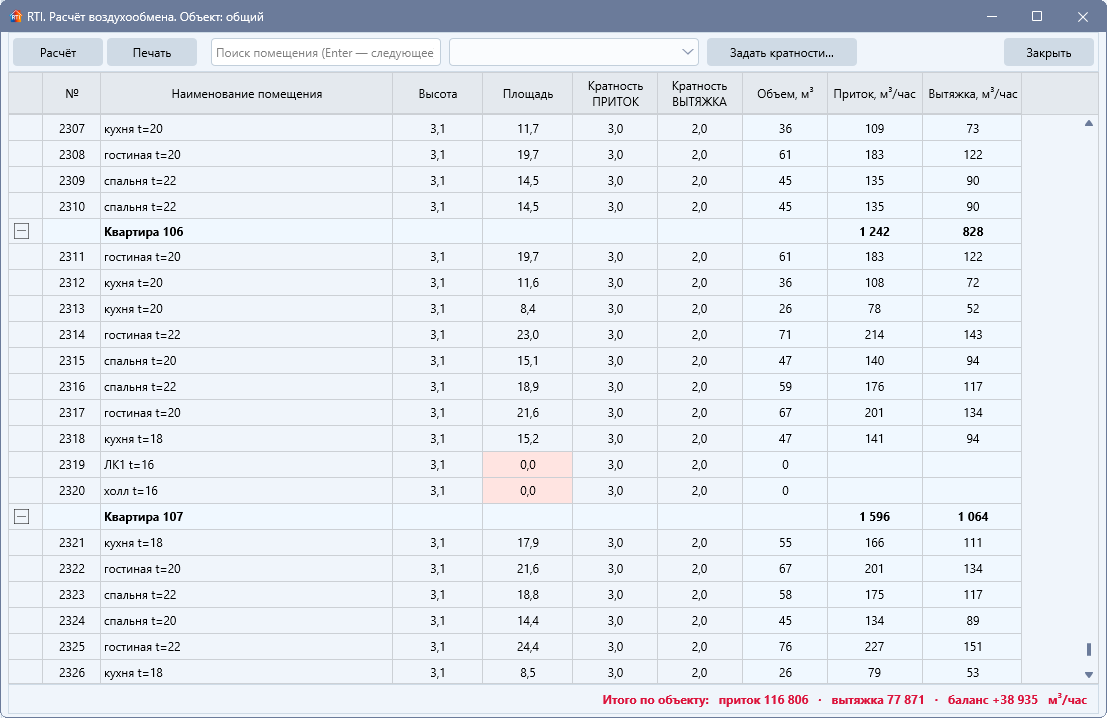

Для помещений здания выполняется расчёт воздухообмена по кратностям: объём определяется автоматически по площади и высоте, приток и вытяжка пересчитываются при каждой правке, итоги сводятся по этажам, группам помещений и объекту в целом с контролем баланса «приток — вытяжка» и предупреждением о расхождении. Кратности задаются массово — сразу для всех помещений, название которых отвечает заданному фильтру.
Работа с файлами проектов
Каталог проектов содержит недавние и избранные файлы с тегами, комментариями и поиском, ведёт историю автоматических копий с восстановлением любой из них и статистику работы над объектом. Проект открывается двойным щелчком, перетаскиванием на окно программы и из командной строки, что позволяет встроить RTI в собственный конвейер обработки данных. Интерфейс поддерживает светлые и тёмные темы оформления, поиск по проекту, навигацию «назад/вперёд» по дереву объекта и отмену действий с журналом выполненных операций.
Структура данных проекта

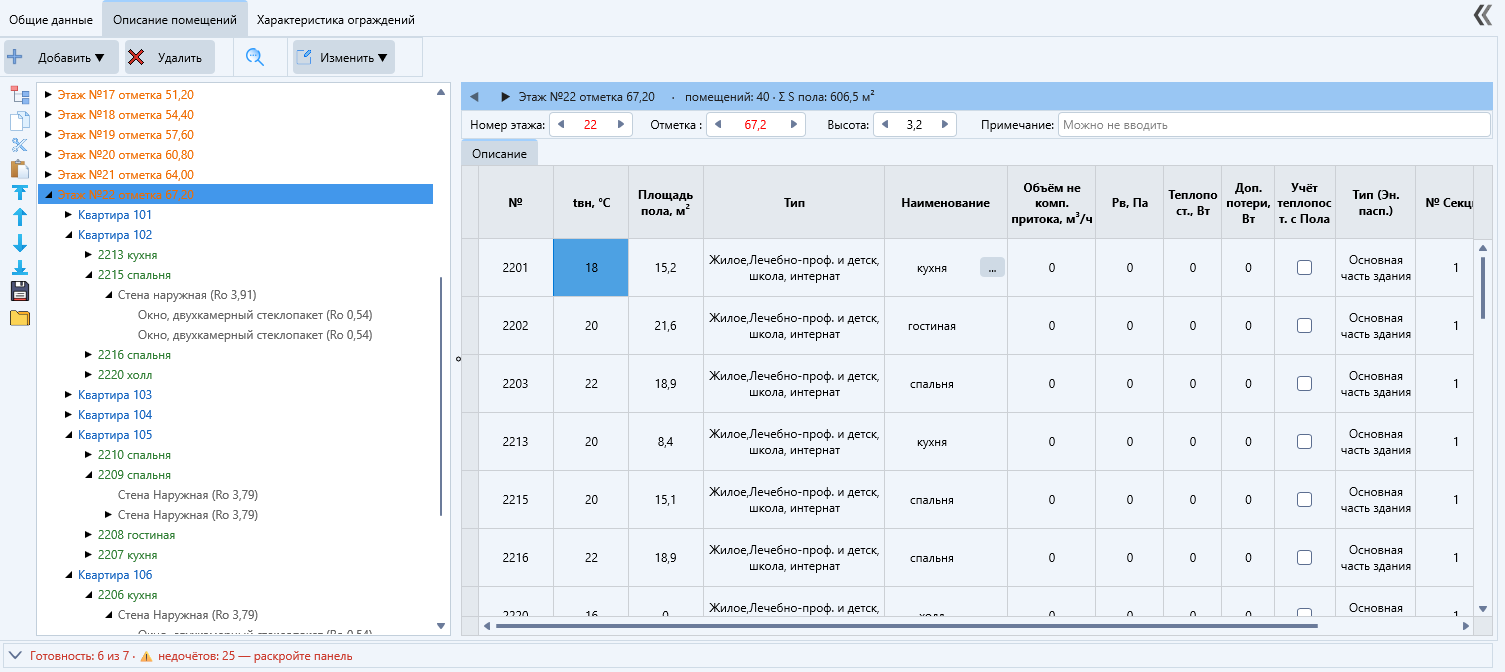

Данные организованы в виде «дерева»: Этаж → Группа помещений → Помещение → Наружное ограждение → Окно (дверь). Уровень «Группа помещений» — это квартира, офис или секция: нагрузки суммируются по группам, и в отчётах формируются итоги «по квартире», а не только по этажу. Группы создаются и наполняются автоматически — помещения распределяются поровну, по заданному количеству или каждое в свою группу, — и именуются по шаблону («Квартира {N}», «кв. {этаж}{N}») со сквозной нумерацией по зданию или отдельной на каждом этаже. Любая ветвь дерева копируется целиком, вместе с ограждениями и проёмами, а параметры группы помещений правятся массово по фильтру названия. Лозунг программы прежний: «Минимум ручного труда».
Общие данные объекта и климат
Задаются наименование и адрес объекта, тип местности, строительная высота здания, отметка пола первого этажа, толщина перекрытий, высота до устья вытяжной шахты, расчётный отопительный период (по средней температуре 8, 10 или 0 °C) и процент запаса, добавляемый к нагрузке каждого помещения. Климатические данные места застройки — температура наиболее холодной пятидневки, средняя температура и продолжительность отопительного периода, скорости ветра по румбам, влажность и упругость водяного пара, помесячные параметры — выбираются из встроенной базы населённых пунктов, загружаются с сервера, из файла или вводятся вручную.
Ограждающие конструкции и материалы

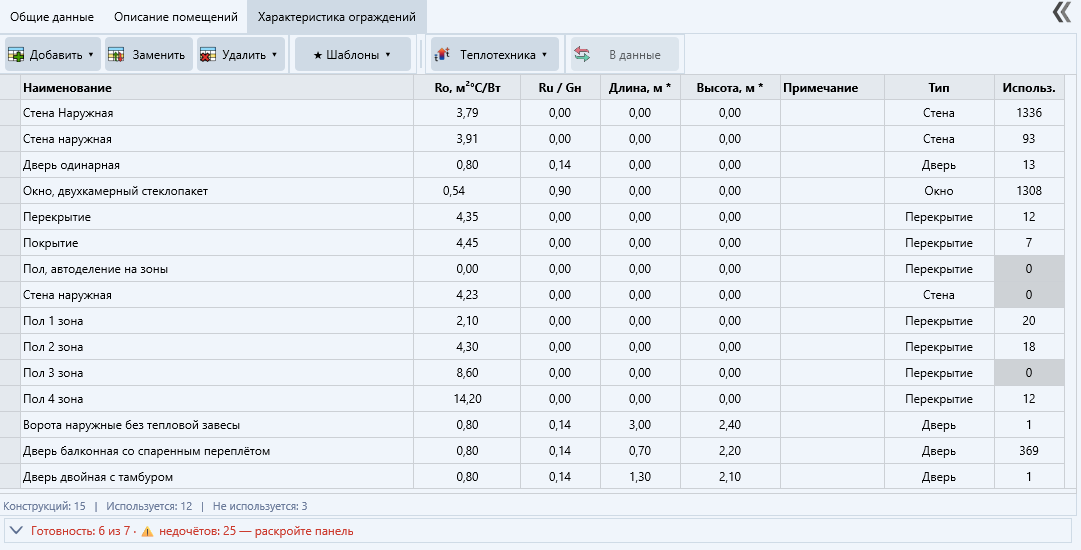

Для каждой конструкции задаются наименование и тип (стена, покрытие, перекрытие, пол, окно, дверь, ворота, сплошное остекление), сопротивление теплопередаче R₀ — заданное или полученное теплотехническим расчётом по слоям, сопротивление воздухопроницанию Rи для светопрозрачных конструкций и нормируемая воздухопроницаемость Gн для глухих, размеры и ориентация по сторонам света. Слой конструкции описывается материалом (из базы или собственным), толщиной, коэффициентом теплопроводности с учётом условий эксплуатации, паропроницаемостью, воздухопроницаемостью и коэффициентом теплоусвоения; поддерживаются воздушные прослойки и коэффициент однородности.
Помещения и их состав
Для помещения указываются номер, наименование, тип по базе (с нормируемой температурой и кратностями), расчётная внутренняя температура, площадь пола, высота и объём некомпенсированного притока. Состав помещения — наружные стены, покрытия и перекрытия, полы по грунту с автоматическим делением на зоны, окна, двери и ворота как проёмы внутри ограждения (площадь стены уменьшается автоматически). Конструкции добавляются из библиотеки проекта диалогом «палитра и план»: слева — список конструкций, справа — собираемый состав помещения с вложенными проёмами и количеством, например три стены, в каждой по два окна.
Основные результаты расчёта

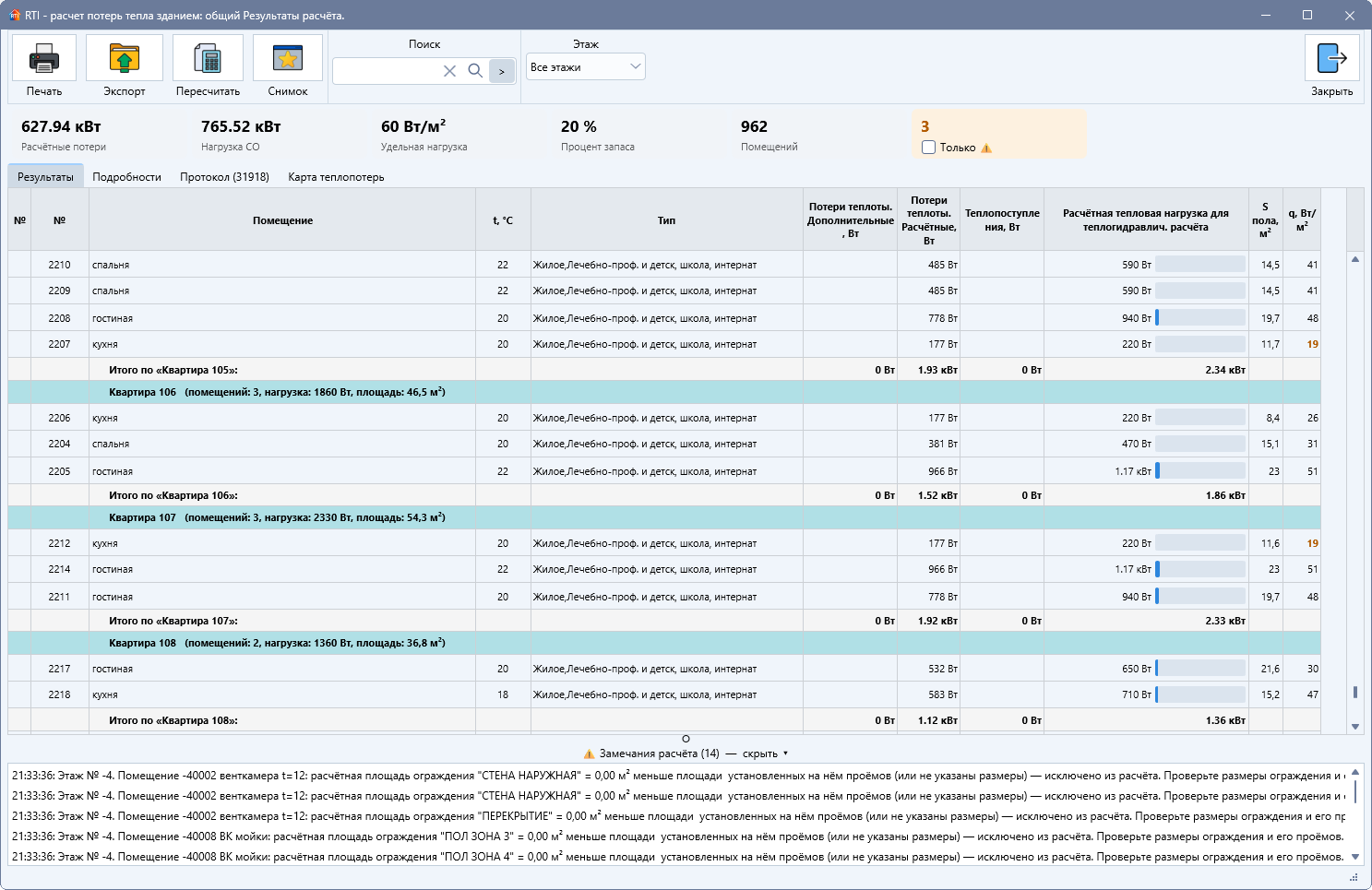

По каждому ограждению определяются расчётная площадь, коэффициент теплопередачи, расчётный перепад температур, основные и добавочные потери, расход инфильтрующегося воздуха и потери теплоты на его нагревание, общие потери. По помещению — трансмиссионные потери, потери на инфильтрацию и вентиляцию, бытовые теплопоступления, расчётная нагрузка на систему отопления и удельная нагрузка, Вт/м². Итоги сводятся по этажам, группам помещений и зданию в целом. Для конструкций выдаются приведённое сопротивление теплопередаче и вывод о соответствии требуемому, температуры по слоям и точка росы, требуемая толщина утеплителя, сопротивление паропроницанию и теплоусвоение поверхности пола.
Отчётные документы и экспорт
Формируются: расчёт теплопотерь по помещениям по форме таблицы А ГОСТ Р 21.621-2023 (11 граф — ограждение, размеры, площадь, коэффициент теплопередачи, расчётный перепад температур, основные и добавочные потери, расход воздуха, потери на инфильтрацию, общие потери), сводные результаты и подробности по ограждениям, ведомость исходных данных, ведомость воздухообмена, теплотехнический расчёт конструкции, расчёт теплоусвоения полов, энергетический паспорт и документация раздела «Энергоэффективность». Все отчёты выводятся на фирменном бланке с данными организации, объекта и версии программы, экспортируются в MS Word, Excel, OpenOffice (13 форматов), а результаты расчёта — в Excel, CSV, JSON и в программу ПОТОК.
Прозрачность и протокол расчёта

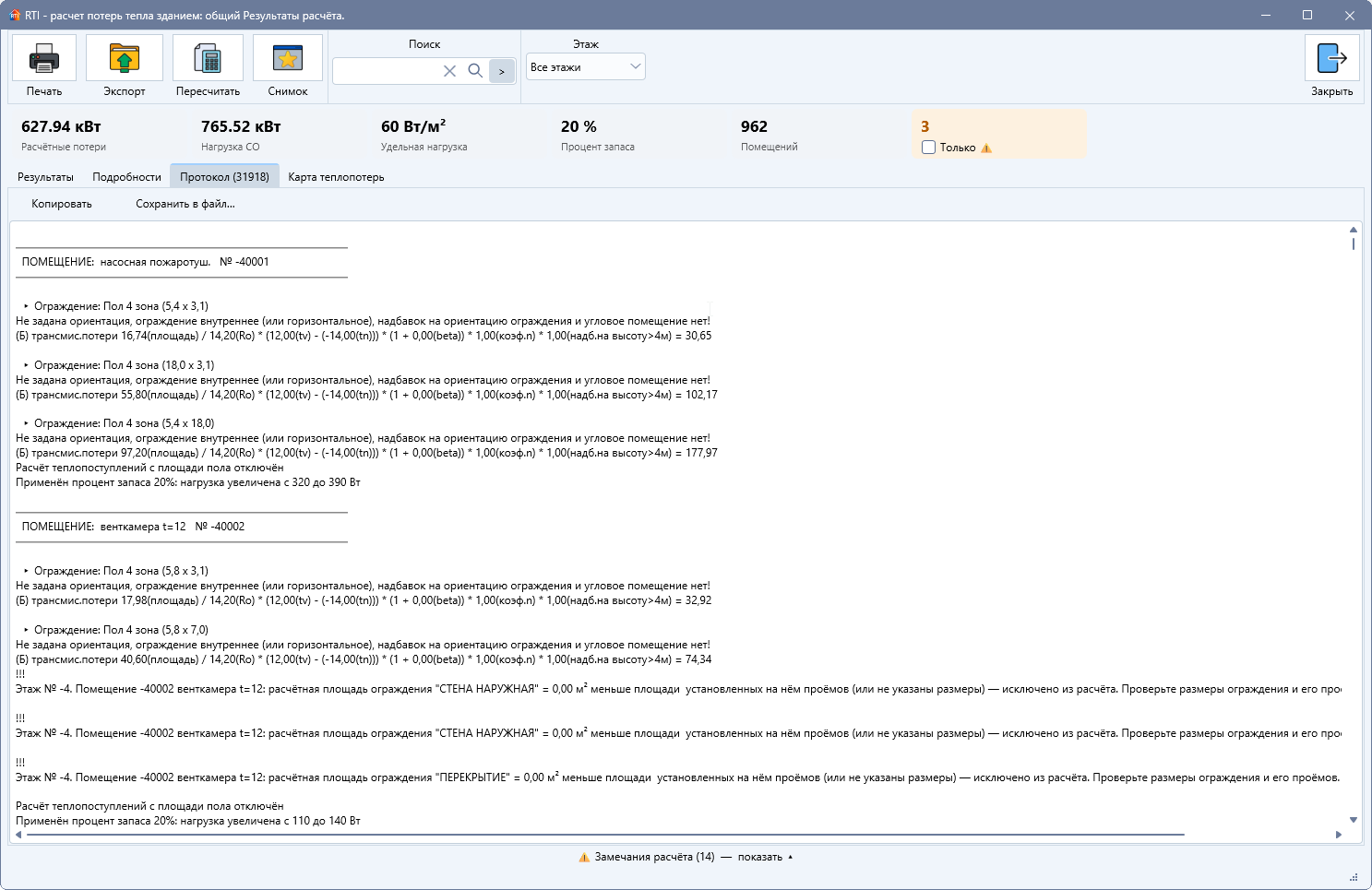

По каждому помещению формируется протокол расчёта с формулами и подстановкой значений — видно, откуда получена каждая цифра: как определена разность давлений, какой расход воздуха принят, какие добавочные потери учтены, как сложилась итоговая нагрузка. Предупреждения расчёта собираются в отдельный список: по щелчку программа переходит к конструкции или помещению, вызвавшему замечание. Такой контроль исключает «чёрный ящик» и упрощает защиту решений на экспертизе.
Файл проекта
Проект хранится в файле формата .RTI, который открывается и версиями программы прошлых лет, содержит исходные данные, результаты расчёта и, при необходимости, климатические данные места застройки. Ведётся история автоматических копий с возможностью вернуться к любой из них.
