Назначение и область применения
Программа VSV предназначена для точного аэродинамического расчёта систем вентиляции, аспирации и пневмотранспорта. Она позволяет определить параметры движения воздуха в различных типах сетей, учитывая геометрию каналов, конструктивные особенности элементов и строгие требования к расходу воздуха. Программа решает ключевые задачи по определению размеров сечений по заданным расходам и скоростям с одновременным расчётом потерь давления по участкам и ветвям, а также давления на входе и выходе линейных элементов системы.
Инструмент поддерживает гибкие расчётные режимы, включая альтернативный вариант: при известных размерах сечений и расходах программа определяет соответствующие потери давления по участкам. Реализована возможность деления участка с постоянным расходом воздуха на несколько расчётных подучастков без использования фиктивных тройников, что критически важно при сложной конфигурации трассы. Пользователь может задавать нестандартные сечения и дополнительные потери давления, а также выполнять перенос и расстановку диафрагм на сборных участках как вручную, так и автоматически.
Области применения
Охватывают общеобменные системы вентиляции (приточные и вытяжные) с использованием жёстких воздуховодов (круглых, овальных, в том числе сжатых, и прямоугольных из оцинкованной стали, алюминия и других материалов), а также гибких круглых воздуховодов из многослойной полимерной плёнки с алюминиевыми слоями и термоизоляцией. Для систем аспирации и пневмотранспорта программа корректно учитывает специфику транспортируемой среды: длины участков с «чистым» воздухом записываются со знаком «минус», а расчёт вертикальных участков учитывает гравитационные силы, массовую концентрацию смеси и скорости витания частиц.
При моделировании программа детально учитывает узлы и детали воздуховодов. В расчёт включаются нормализованные и штанообразные тройники, узлы, собранные из унифицированных деталей, комбинированные узлы (включая варианты с заглушками по магистрали), а также отводы обычного типа и отводы с острыми внутренними кромками под различными углами. Такой подход обеспечивает высокую точность расчётов, прозрачность промежуточных данных и полное соответствие реальным инженерным решениям.
Сертификация
Интеграция с BIM и CAD-системами
Программа поддерживает прямую загрузку данных из Revit (версии 2021–2025) и Renga через специальный плагин, при этом схемы вентиляции автоматически строятся на основе импортированных данных. Реализован двусторонний обмен с Revit: рассчитанные габариты воздуховодов и расходы на диффузорах передаются обратно в BIM-модель для её актуализации. Для пользователей классических САПР предусмотрен импорт из AutoCAD, BricsCAD, ZwCAD и NanoCAD, а также загрузка DXF-подосновы — план этажа масштабируется с помощью встроенной линейки, после чего схема вентиляции строится прямо поверх архитектуры. Результаты работы можно выгружать в форматы DXF, BIM и V32 для совместимости с табличным модулем и дальнейшей доработки чертежей.
Графическая часть и визуализация

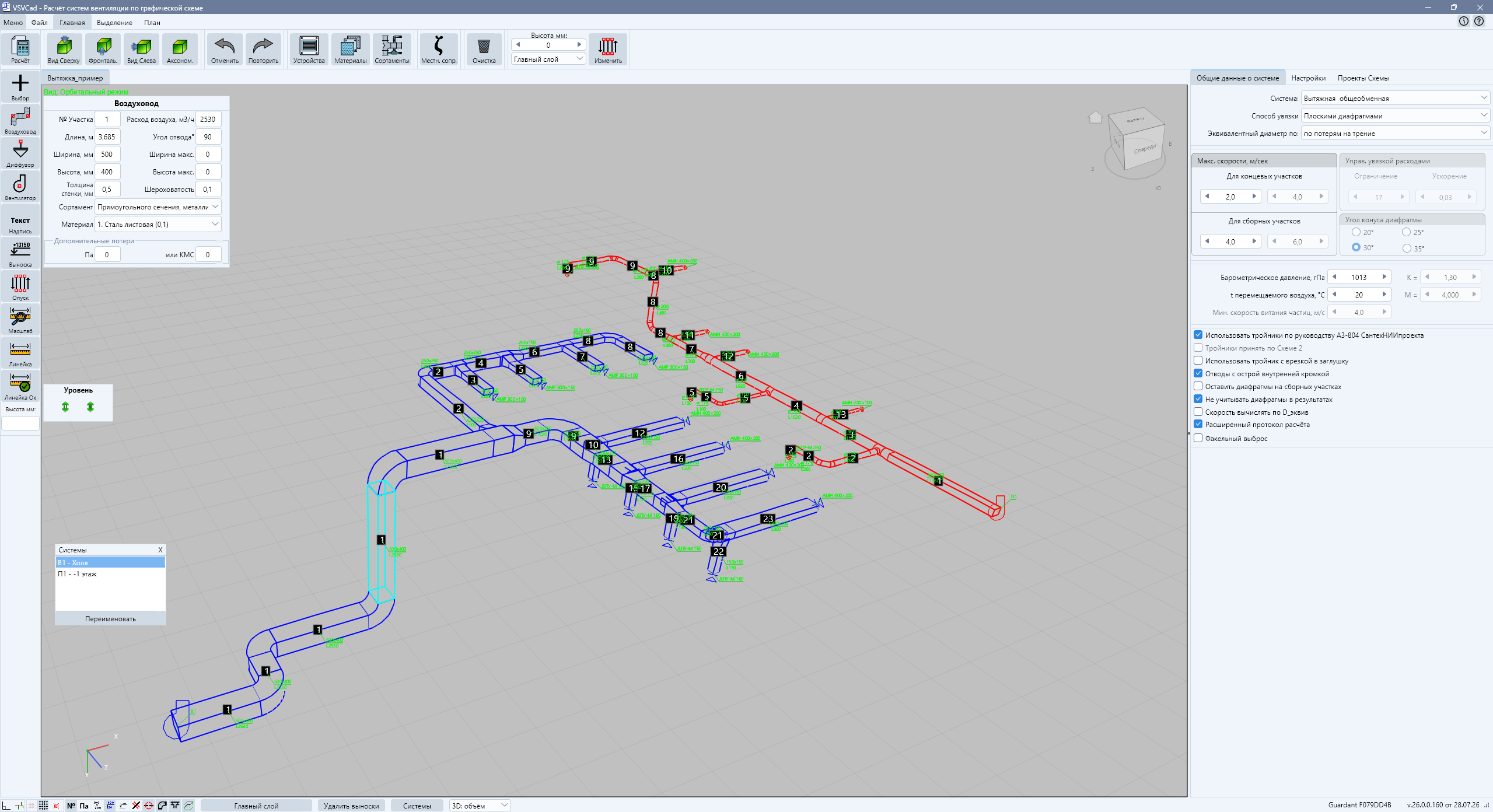

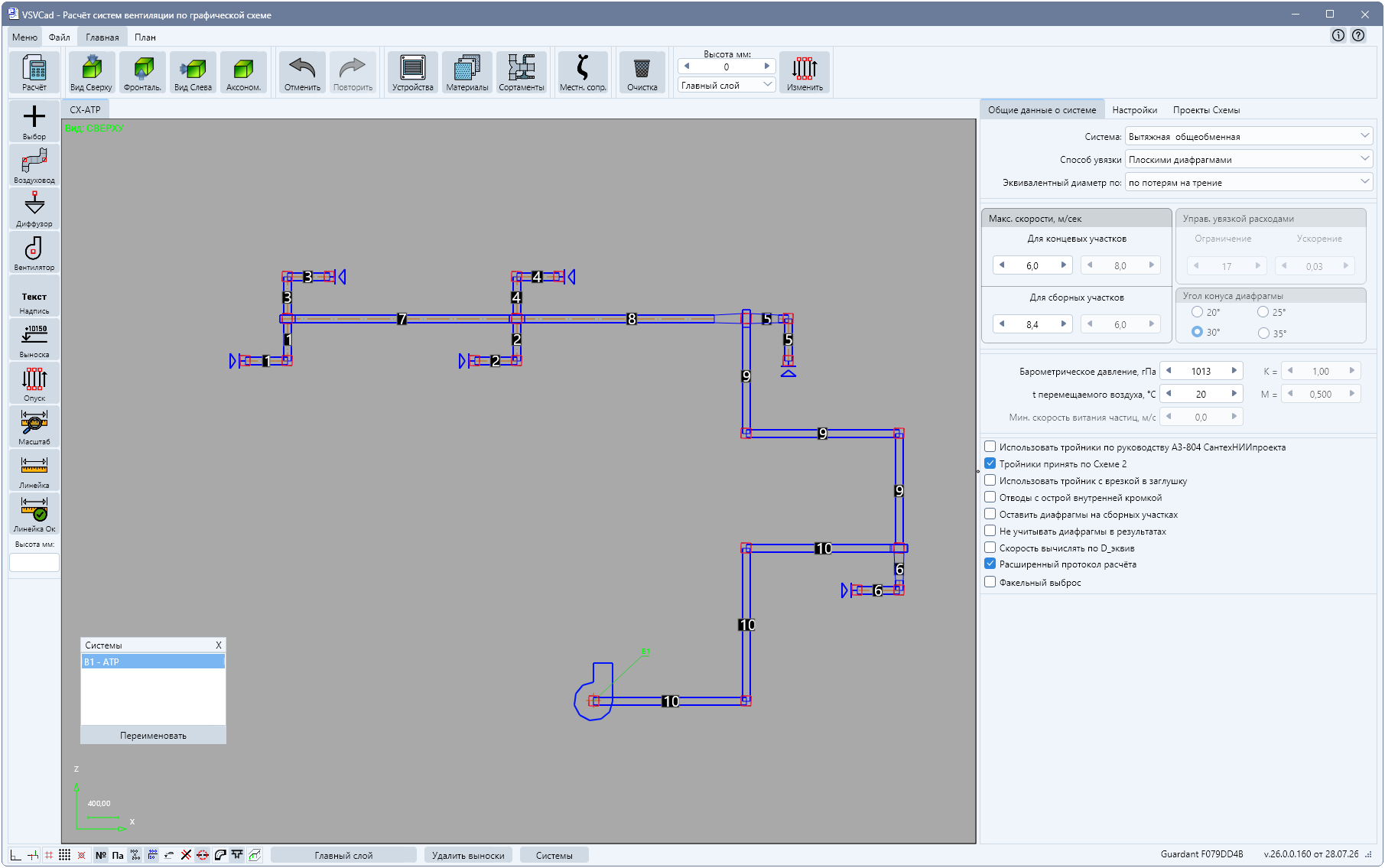

Программа предоставляет полноценный визуальный редактор схемы с поддержкой различных режимов отображения: вид сверху, фронтальный, слева и аксонометрия (изометрия), а также орбитальный 3D-режим для наглядного обзора пространственной схемы. Для обхода балок и смежных инженерных систем реализован удобный инструмент «Опуск / Подъём», позволяющий создавать вертикальные участки как из фиксированной точки, так и с произвольным смещением. Точное позиционирование элементов обеспечивают режимы «Орто», «Хвост», «Шаговая привязка», «Маркер привязки» и отображение координатной сетки. Пользователь может гибко настраивать отображение: включать и отключать номера участков, потери давления в паскалях, размеры воздуховодов, выноски, отметки высоты, диафрагмы и места разрывов в системе. Визуальная индикация ошибок — красные значки «!» с всплывающими подсказками — показывает нарушения топологии ещё до запуска расчёта, а после импорта из BIM программа автоматически расставляет решётки на «висячие» концевые участки.
Визуализация увязки системы

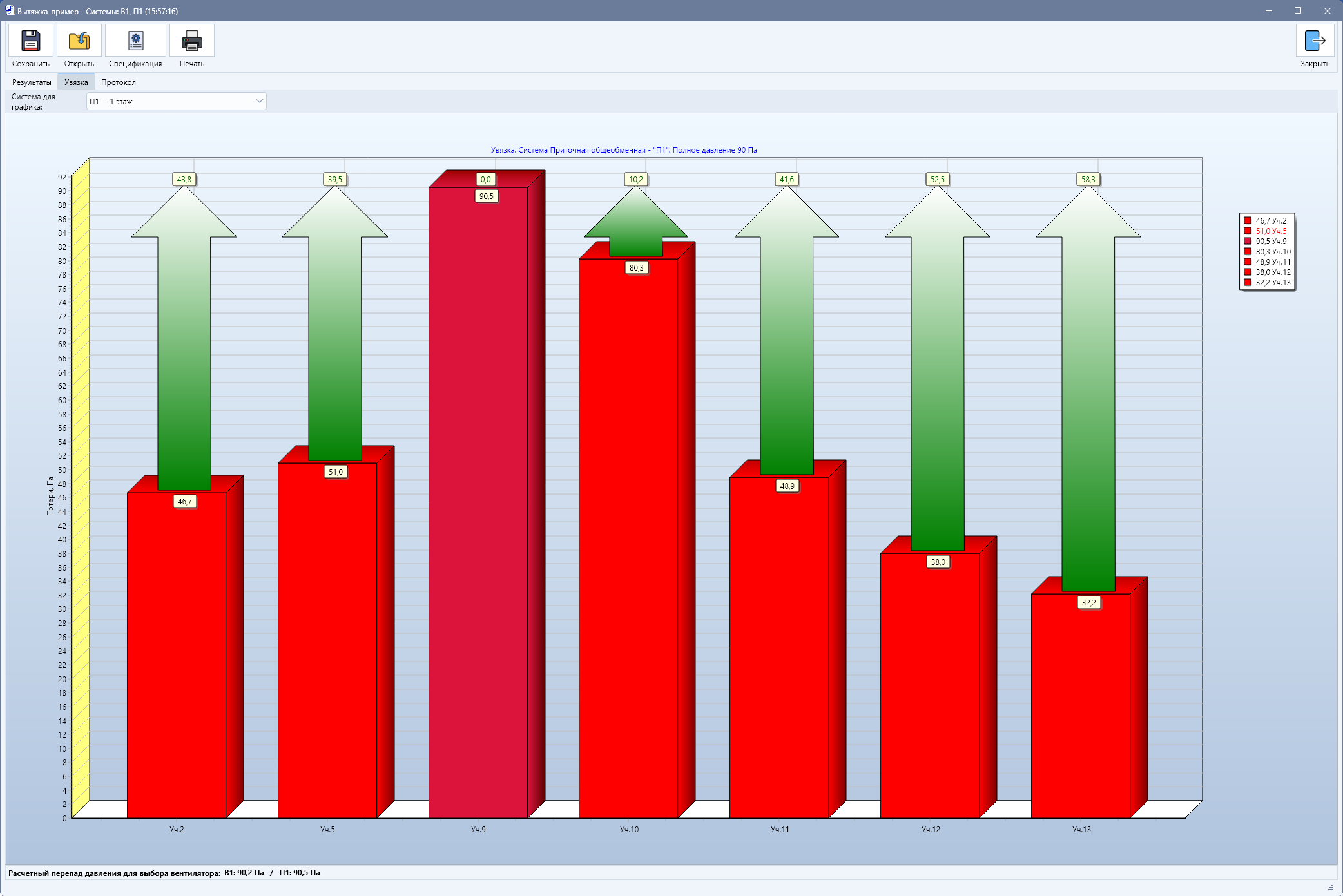

После расчёта программа строит графики-диаграммы увязки, на которых наглядно отображаются потери давления по каждому контуру через конкретное приёмо-раздаточное устройство, а также «гасимый напор» — давление, которое необходимо создать искусственно для обеспечения расчётных расходов. Такой визуальный контроль позволяет быстро оценить балансировку системы и принять обоснованное проектное решение без необходимости вручную анализировать таблицы цифр.
Паспорта, спецификации и документация

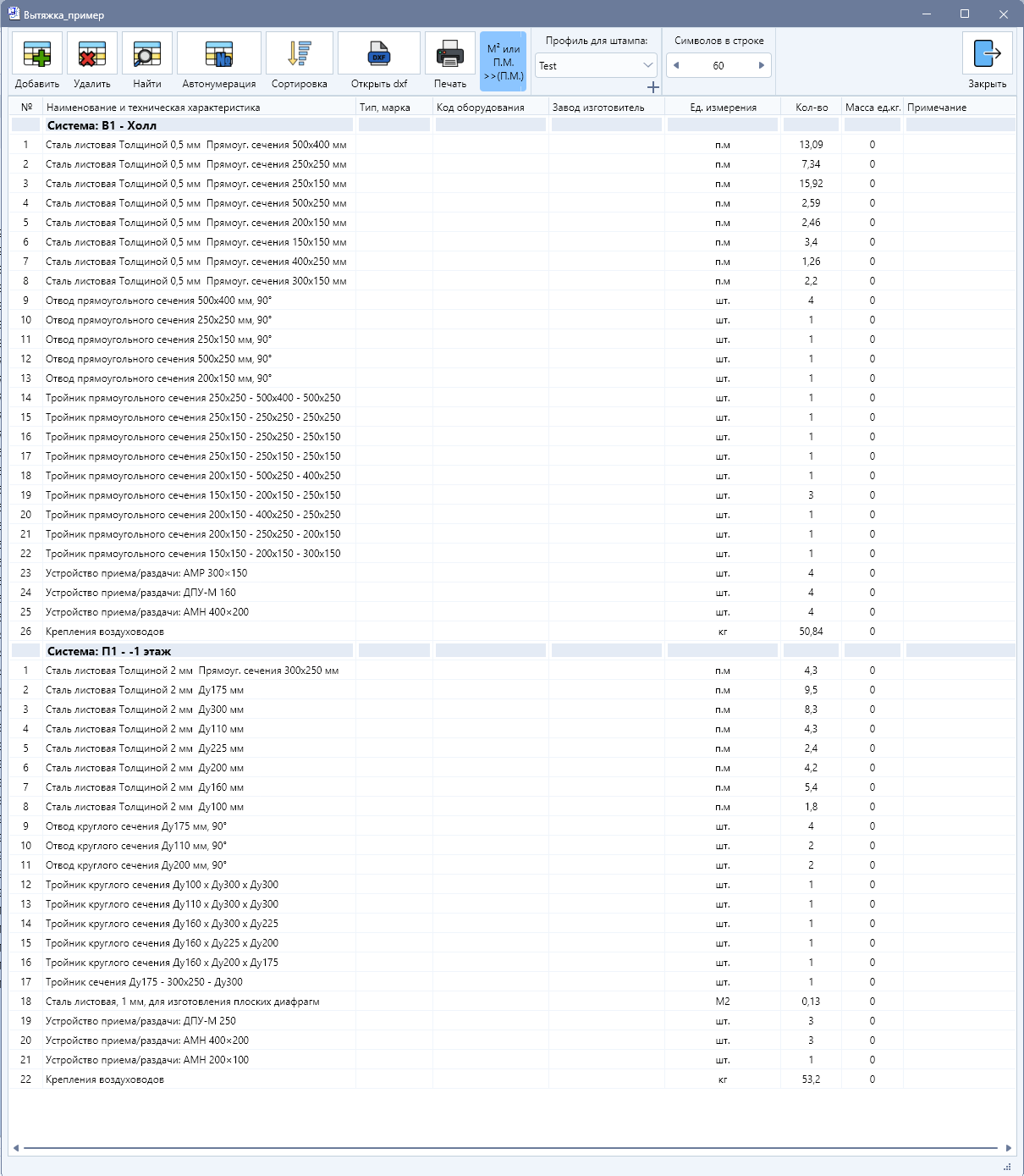

Программа готовит паспорт вентиляционной установки в форматах А3 и А4 с возможностью непосредственного редактирования и отправкой на печать. Формируется спецификация материалов с учётом площадей поверхностей воздуховодов — как по отдельным системам, так и в целом по объекту. Спецификацию можно редактировать: добавлять и удалять строки, группировать элементы, переключать единицы измерения между квадратными метрами и погонными метрами. Готовые данные экспортируются в AutoCAD и MS Word для передачи смежникам и заказчику, а настраиваемые профили штампа обеспечивают корректный вывод на печать или в формат .dxf.

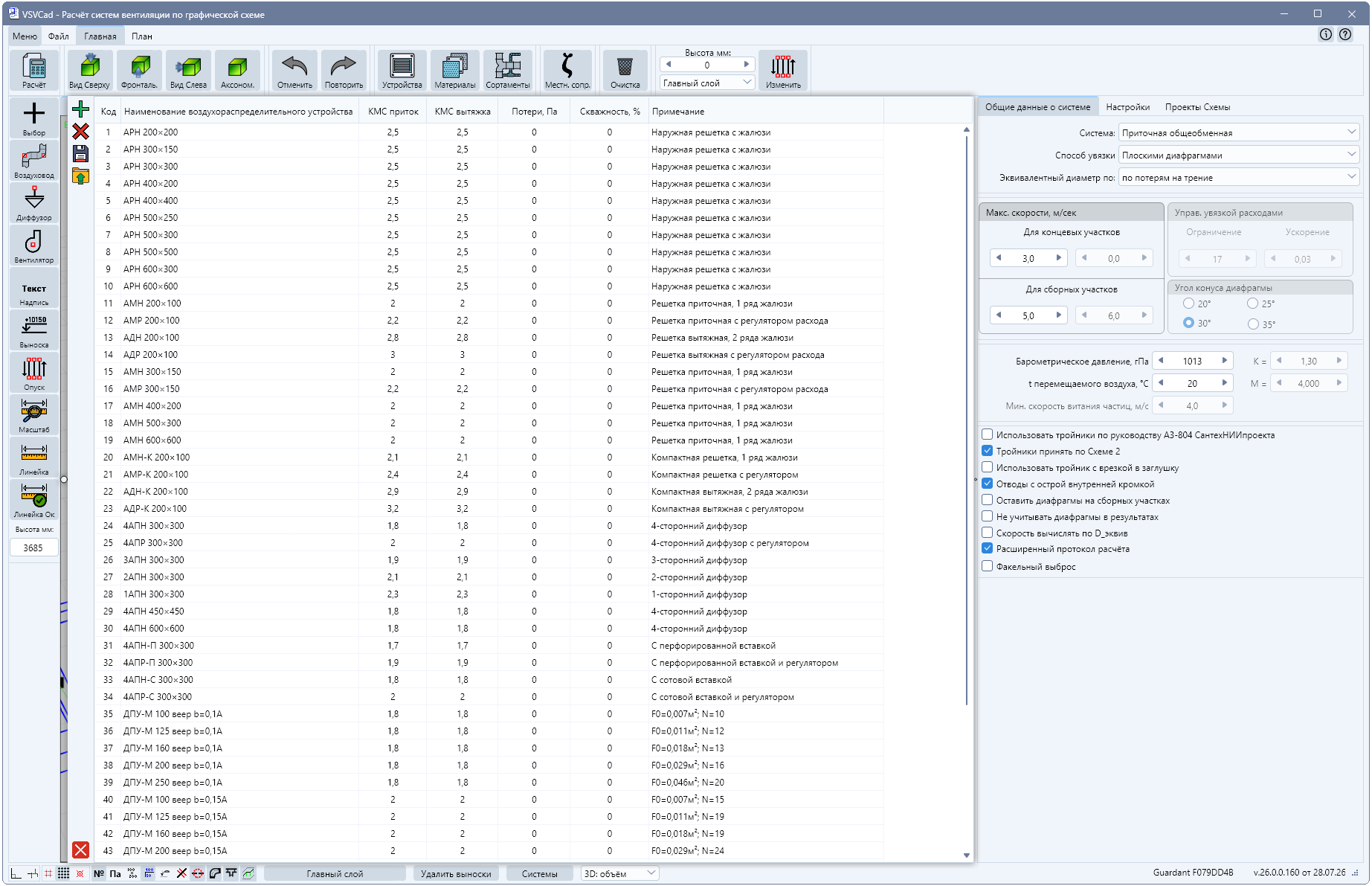

Работа с базами данных и сортаментами

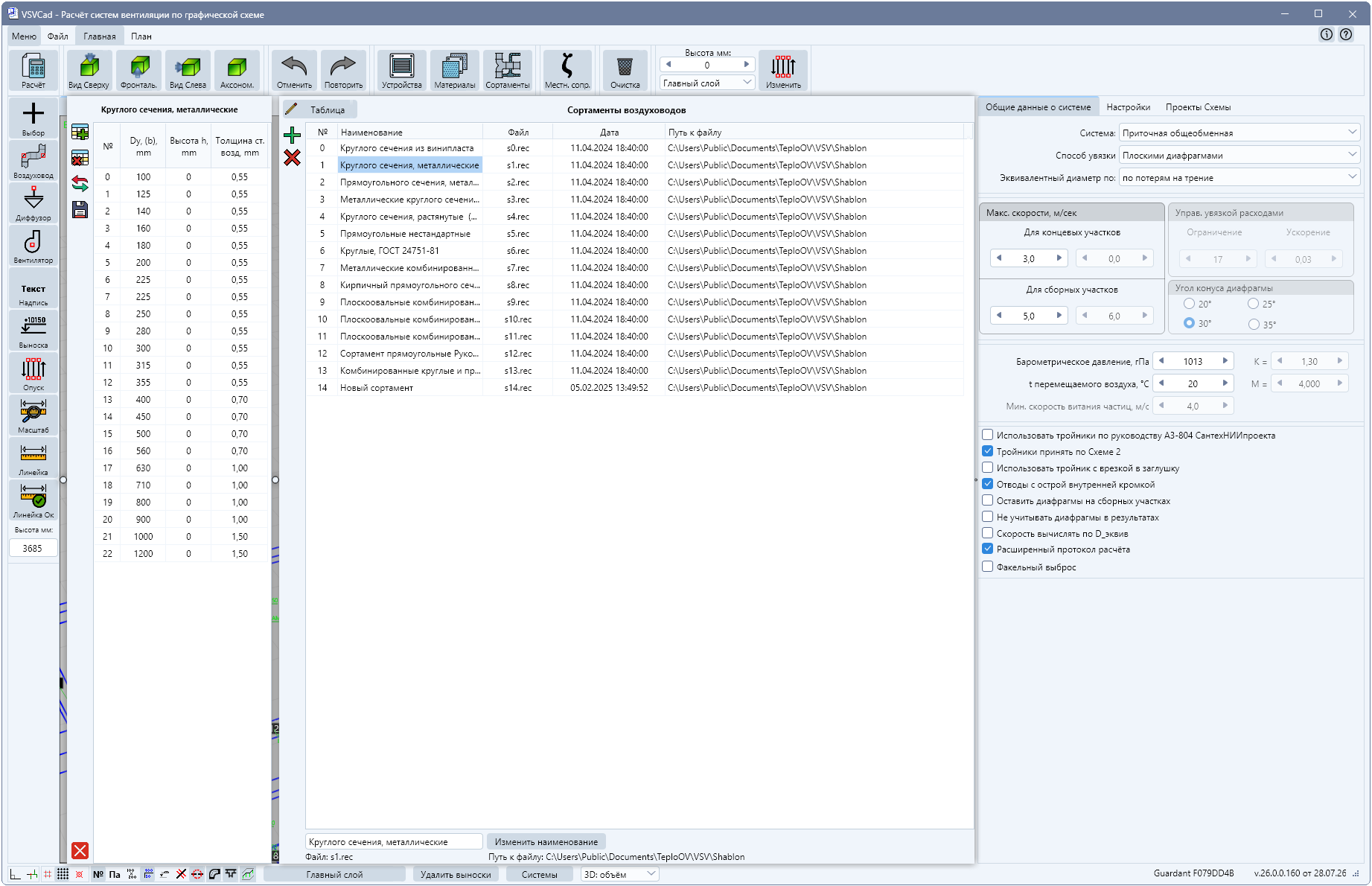

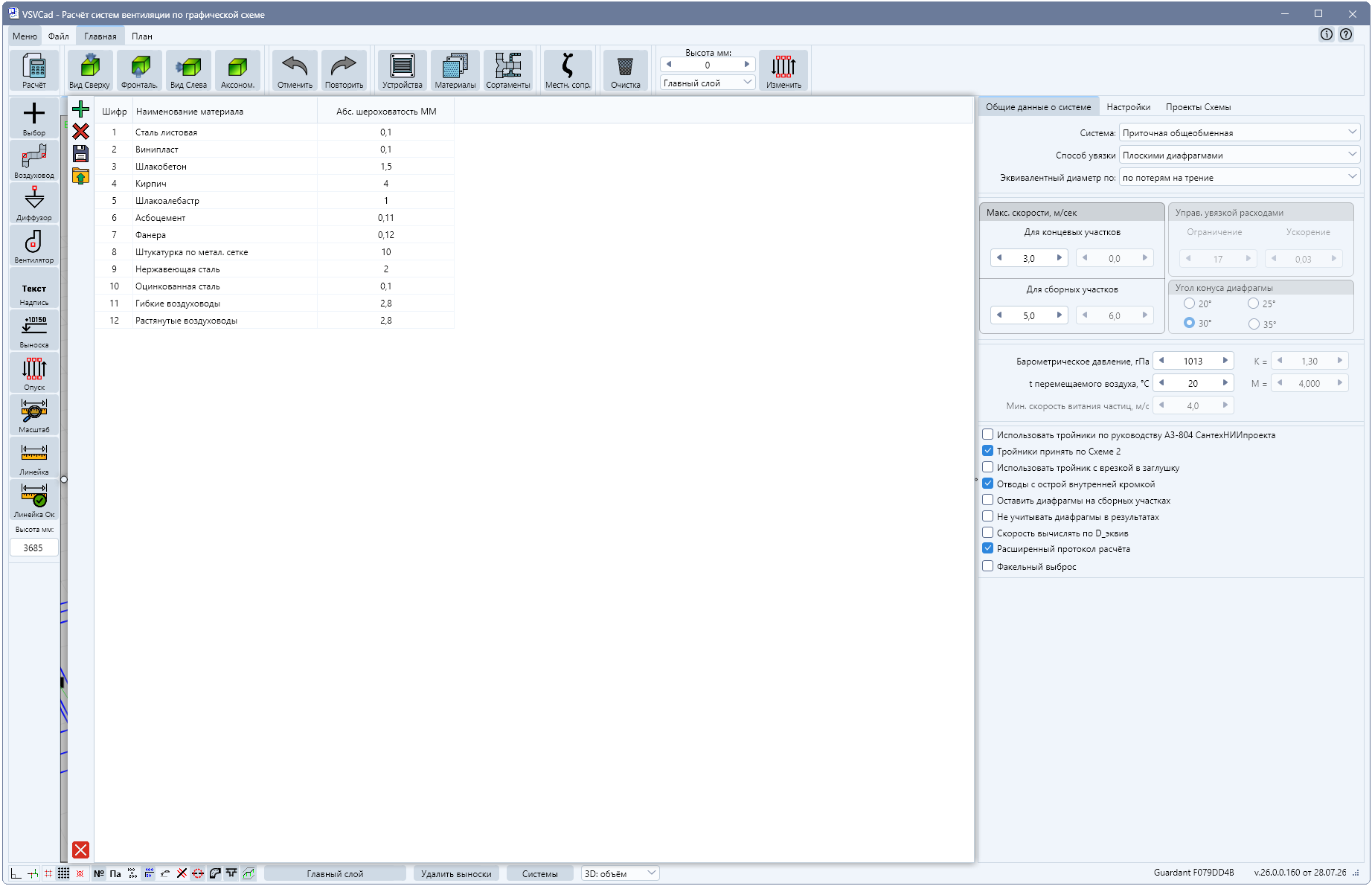

Программа поддерживает до 20 типов сортаментов воздуховодов с возможностью создания собственных, включая смешанные наборы, где часть участков выполняется из круглых воздуховодов, а часть — из прямоугольных. Работать можно с до 20 различными материалами воздуховодов, список которых редактируется пользователем с указанием эквивалентной шероховатости для каждого. Встроена база воздухораздаточных устройств с поддержкой КМС, площади живого сечения и прямых потерь в паскалях. Данные сохраняются как в папку конкретного проекта (локальные шаблоны), так и в общий шаблон для использования в будущих работах. Функция «Сохранить как базовую версию» позволяет зафиксировать наработанный набор устройств и материалов, чтобы при создании нового проекта загружался уже не стандартный, а модифицированный пользователем шаблон.

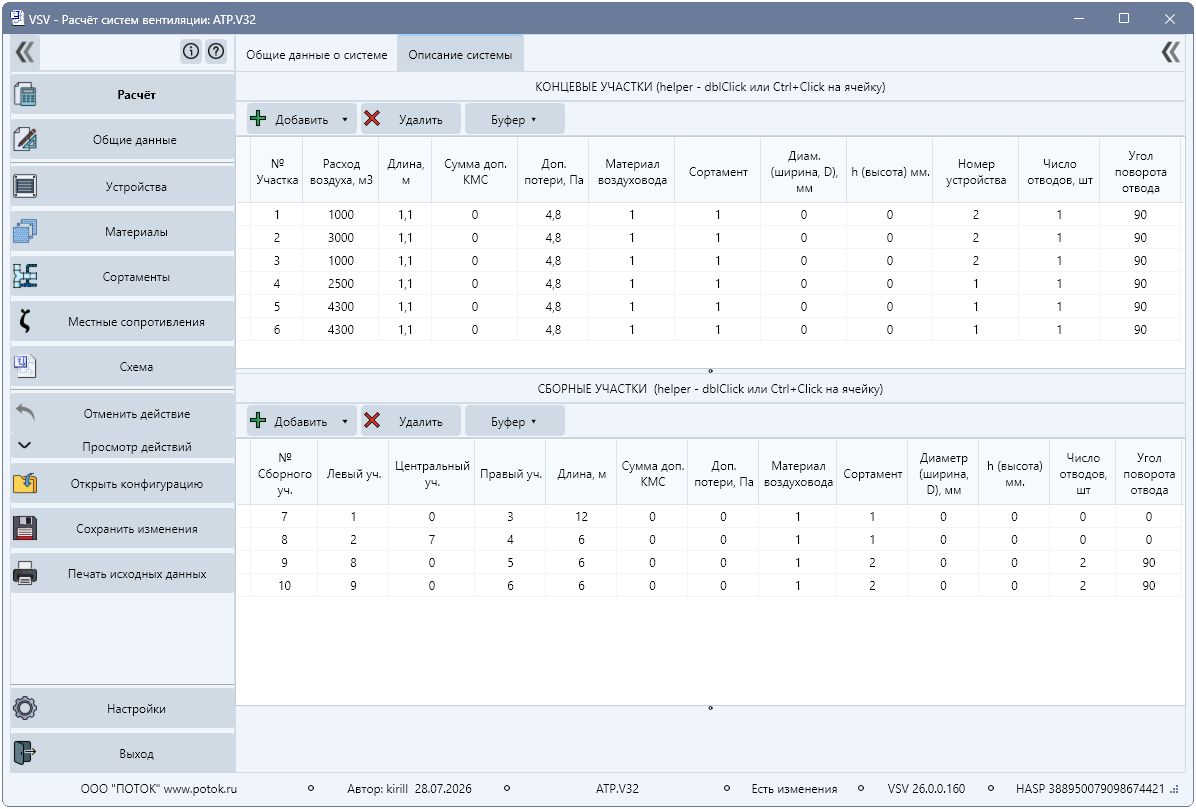

Общие параметры и методы расчёта

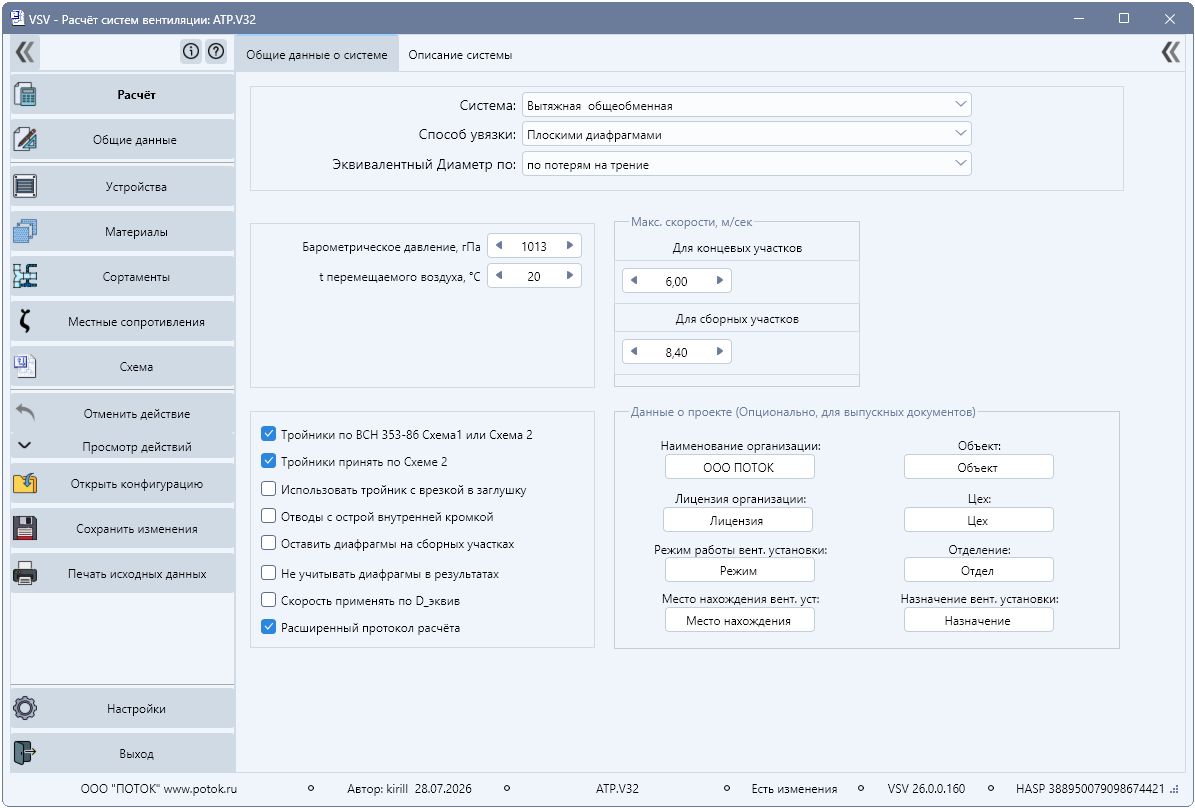

Пользователь выбирает тип системы: приточная или вытяжная общеобменная вентиляция, аспирация, пневмотранспорт или аспирационный коллектор. Для расчёта прямоугольных воздуховодов доступно семь методов определения эквивалентного диаметра (по потерям на трение, периметру по Идельчику, эквивалентному расходу для гладких/шероховатых труб, площади сечения и др.).
Специфика аспирации и пневмотранспорта
Для этих систем программа учитывает минимальную скорость витания частиц, массовую концентрацию смеси (М) и опытный коэффициент (К). При М ≥ 0,2 дополнительно задаётся высота вертикального подъёмного участка для корректного расчёта преодоления гравитационных сил.
Воздуховоды и материалы
Поддерживаются жёсткие (круглые, овальные, прямоугольные) и гибкие (многослойные, термо- и звукоизолированные) воздуховоды. Пользователь работает с базой материалов и сортаментов, которые можно редактировать, задавать эквивалентную шероховатость или создавать собственные смешанные наборы.
Узлы, фитинги и местные сопротивления
В расчёт автоматически включаются нормализованные и штанообразные тройники (по сериям А3804 или ВСН-35-86), отводы (стандартные и с острой внутренней кромкой), циклоны и комбинированные узлы. При необходимости можно вручную задать дополнительные потери давления или сумму КМС для участков с завихрением.

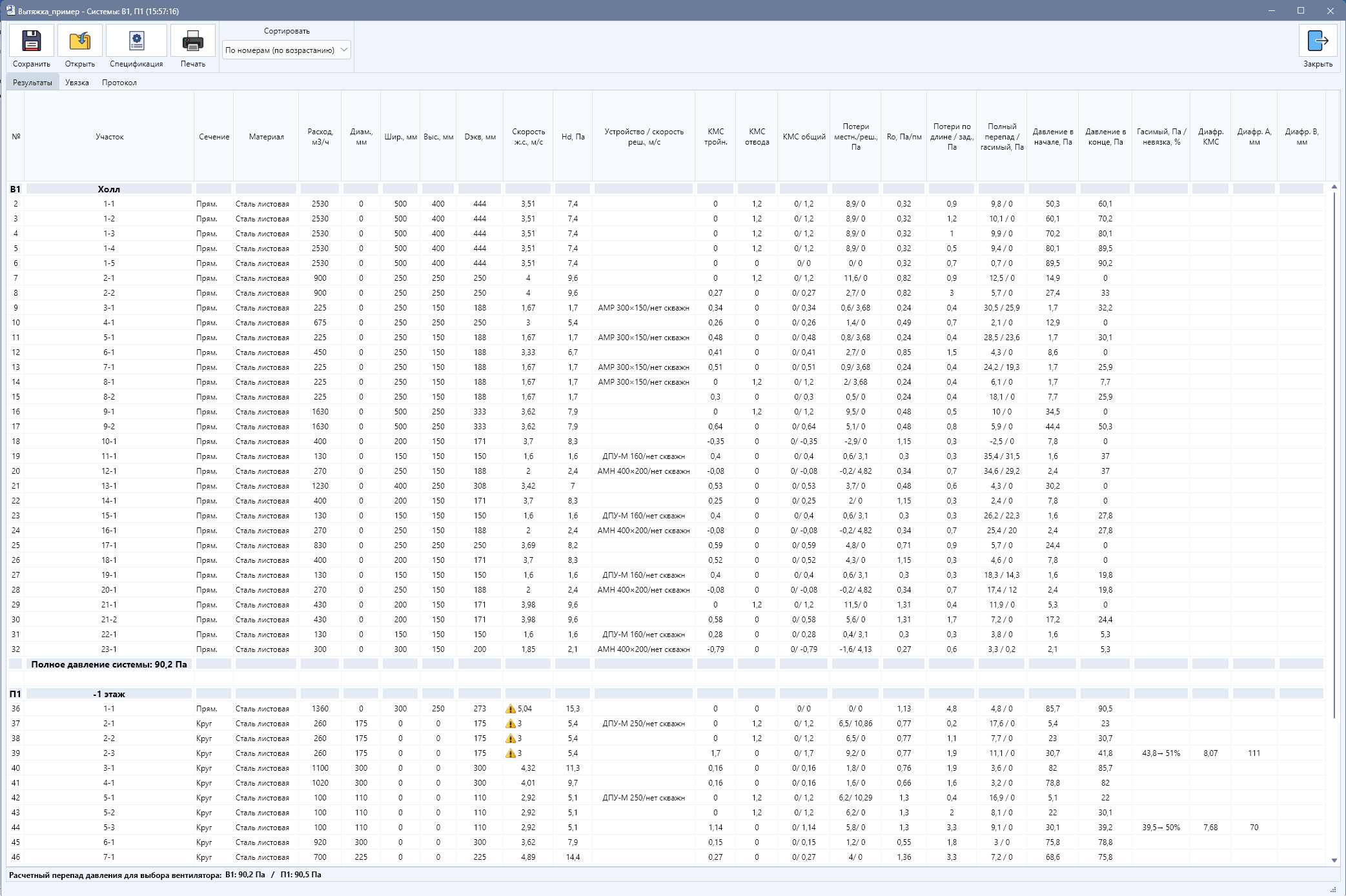

Основные результаты расчёта
Программа определяет оптимальные сечения воздуховодов из заданного сортамента, рассчитывает потери давления по участкам и ветвям, динамическое давление, а также скорости воздуха (по эквивалентному диаметру или живому сечению).
Балансировка и увязка системы
Увязка выполняется автоматически или вручную с помощью плоских или конических диафрагм, либо путём регулирования расхода воздуха. Программа показывает невязку потерь давления и строит график-диаграмму увязки, наглядно отображая «гасимый напор» для каждого контура.
Документация и экспорт
По итогам расчёта автоматически формируются спецификации материалов (с площадями поверхностей в м² или п.м.) и паспорта вентиляционных установок в форматах А3 и А4 в соответствии с ГОСТ. Данные легко экспортируются в AutoCAD, MS Word, DXF, BIM и V32.
Прозрачность и протокол расчёта
VSV гарантирует доверие к результатам: программа предоставляет пошаговый протокол определения КМС тройников с учётом конструктивных особенностей, трассировку процесса обработки данных и все промежуточные результаты преобразования исходных параметров в конечные.
